Name: UCC2818D
Brand: TI
SKU: CM8101821
Price: 2.31 USD
Availability: InStock

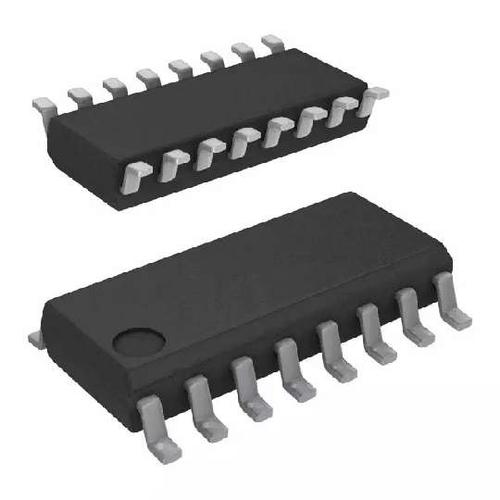

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

UCC2818D TI

Hersteller:
TI
Hersteller-Nr:
UCC2818D
AiPCBA-Teilenummer:
CM8101821
Preis (EUR):
€

2.31
AiPCBA-Lager:
560 Stk
Versendet von:
Verfügbarkeit:
330 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Energieverwaltung
Produktbeschreibung:
TEXAS INSTRUMENTS UCC2818D PFC Controller IC, 12V to 17V & 4mA Supply, 12V Lockout, 95% Duty Cycle, 250kHz, SOIC-16
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

UCC2818D Kaufen UCC2818D Bestand & Preis aktualisiert um 2024-07-04 03:50:22

Aktualisieren

Teilenummer: UCC2818D

AiPCBA P/N: CM8101821

Hersteller: TI

Preis
€

2.31

Gesamt: 890 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

UCC2818D Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

Energieverwaltung

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

16 Pin

Verpackung

SOIC-16

Frequenz

250 kHz

Netzspannung

12.0V (min)

Ausgang-Schnittstellen

1 Output

Ausgangsspannung

6.80 V

Ausgangsstrom

≤1.20 A

Pinzahl

16 Position

Schaltfrequenz

6kHz ~ 220kHz

Auslastungsgrad

95 %

Maximaler Arbeitszyklus

99 %

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

9.7V ~ 18V

Versorgungsspannung (max.)

17 V

Versorgungsspannung (Min)

12 V

Ähnliche Produkte anzeigen

UCC2818D Datenblatt-PDF

UCC2818D Datenblatt PDF

31 Pages, 936 KB

2015/09/04

Ansicht

UCC2818D Anderes Datenblatt

45 Pages, 2024 KB

2020/12/31

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

9.9 mm

Breite

3.91 mm

Höhe

1.58 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

UCC2818D Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/06/15

UCC2818D Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

UCC2818D Datenblatt >

Funktionsübersicht

The UCC2818D is a BiCMOS Power Factor Preregulator designed to achieves near unity power factor by shaping the ac input line current waveform to correspond to that of the ac input line voltage. Average current-mode control maintains stable, low distortion sinusoidal line current. It offers new features such as lower start-up current, lower power dissipation, overvoltage protection, a shunt UVLO detect circuitry, a leading-edge modulation technique to reduce ripple current in the bulk capacitor and an improved, low-offset (±2mV) current amplifier to reduce distortion at light load conditions. Also offers an on-chip shunt regulator with low start-up current.
Controls boost preregulator to near-unity power factor
Limits line distortion
World-wide line operation
Over-voltage protection
Accurate power limiting
Average current mode control
Improved noise immunity
Improved feed-forward line regulation
Leading edge modulation
150µA Typical start-up current
Green product and no Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

UCC2818D Datenblatt >
