Lieferung elektronischer Komponenten > FET-Treiber > TI >

UCC27533DBVT Bestand und Preise

TI IGBT/MOSFET Driver, High Side And Low Side, 10V-35V Supply, 5A Out, 17ns Delay, SOT-23-5
0.92
UCC27533DBVT

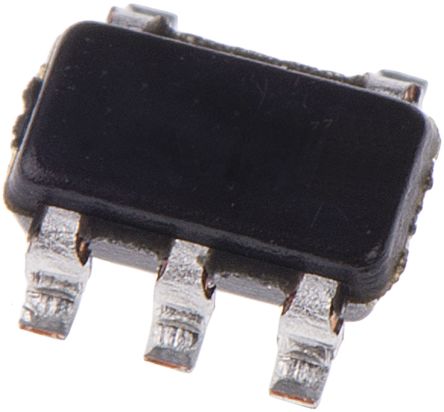

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.
UCC27533DBVT TI
Kaum verfügbar
TI
  • Hersteller:
    TI
  • Hersteller-Nr:
    UCC27533DBVT
  • AiPCBA-Teilenummer:
    CM24157017
  • Preis (EUR):
    0.92
  • AiPCBA-Lager:
    37 Stk
  • Verfügbarkeit:
    58 Stück auf Lager
    Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
  • Produktkategorie:
    FET-Treiber
  • Produktbeschreibung:
    IGBT/MOSFET Driver, High Side And Low Side, 10V-35V Supply, 5A Out, 17ns Delay, SOT-23-5
  • Dokumentation: RoHS-konform 3D-Modell
UCC27533DBVT Kaufen UCC27533DBVT Bestand & Preis aktualisiert um 2024-07-11 03:50:22
  • Aktualisieren
    Teilenummer: UCC27533DBVT
    AiPCBA P/N: CM24157017
    Hersteller: TI
    Preis
    0.92
    Gesamt: 95 Stk
    MOQ: 1
    Versand von: Lagerhaus Hongkong
    Versanddatum: 2024/07/16 (erwartet)
  • Kaufen
    • *Mengenangebot anfordern?
    • *Bestand ändert sich sehr schnell
    • Kontakt sofort!
    *Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

    Teilebestand prüfen

    Bestandsprüfung
    108.116 Teile im AiPCBA-Lager gelagert
    Erinnerungen zur Betrugsprävention
    Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.
    AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.
    Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.
    Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com
    UCC27533DBVT Spezifikationen Ähnliche Produkte anzeigen (99+)
    TYP
    BESCHREIBUNG
    AUSWÄHLEN
    Hersteller
    TI
    Kategorie
    FET-Treiber
    3D-Modell
     3D-Modell
    Montagesmethoden
    Surface Mount
    Anzahl von Pins
    5 Pin
    Verpackung
    SOT-23-5
    Netzspannung
    10.0V (min)
    Anstieg- und Abfallzeit
    15ns, 7ns
    Ausgang-Schnittstellen
    1 Output
    Ausgangsstrom
    5 A
    Pinzahl
    5 Position
    Anstiegszeit
    15 ns
    Ausgangsstrom (max)
    5 A
    Abfallzeit
    8 ns
    Abfallzeit (max.)
    7 ns
    Abfallzeit (max.)
    15 ns
    Betriebstemperatur (max.)
    140 ℃
    Betriebstemperatur (Min)
    -40 ℃
    Versorgungsspannung
    10V ~ 32V
    Versorgungsspannung (max.)
    35 V
    Versorgungsspannung (Min)
    10 V
    Ähnliche Produkte anzeigen
    UCC27533DBVT Datenblatt-PDF
    UCC27533DBVT Datenblatt PDF
    45 Pages, 1643 KB
    2015/09/17
    Ansicht
    Größe & Paket
    TYP
    BESCHREIBUNG
    Länge
    3.05 mm
    Breite
    1.75 mm
    Höhe
    1.3 mm
    Betriebstemperatur
    -40℃ ~ 140℃
    Produktlebenszyklus
    Active
    Verpackungsmethoden
    Tape & Reel (TR)
    Umwelt
    TYP
    BESCHREIBUNG
    RoHS-Standard
    RoHS Compliant
    Bleifreier Status
    Lead Free
    REACH SVHC-Standard
    No SVHC
    Funktionsübersicht
    • The UCC27533DBVT is a 35Vmax VDD Single Channel Driver that can effectively drive MOSFET and IGBT power switches. Using a design that allows for a source of up to 2.5 and 5A sink through asymmetrical drive (split outputs), coupled with the ability to support a negative turn-off bias, rail-to-rail drive capability, extremely small propagation delay (17ns typical), the UCC27533 device is ideal solution for MOSFET and IGBT power switches. The UCC27533 can also support enable, dual input and inverting and non-inverting input functionality. The split outputs and strong asymmetrical drive boost the devices immunity against parasitic Miller turn-on effect and can help reduce ground debouncing. The logic behaviour of the driver is shown in the application diagram, timing diagram and input and output logic truth table. Internal circuitry on VDD pin provides an under-voltage lockout function that holds output low until VDD supply voltage is within operating range.
    • Superior replacement to discrete transistor pair drive (providing easy interface with controller)
    • TTL and CMOS compatible input logic threshold (independent of supply voltage)
    • Split output options allow for tuning of turn-on and turnoff currents
    • Inverting and non-inverting input configurations
    • Enable with fixed TTL compatible threshold
    • High 2.5A source and 2.5 or 5A sink peak drive currents at 18V VDD
    • Input and enable pins capable of withstanding up to -5VDC below ground
    • Output held low when inputs are floating or during VDD UVLO
    • Fast propagation delays (17ns typical)
    • Fast rise and fall times (15ns and 7ns typical with 1800pF load)
    • Under-voltage lockout (UVLO)
    • Used as a high-side or low-side driver (if designed with proper BIAS and signal isolation)
    • Green product and no Sb/Br
    • This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
