Name: UCC27519DBVT
Brand: TI
SKU: CM34463559
Price: 1.72 USD
Availability: InStock

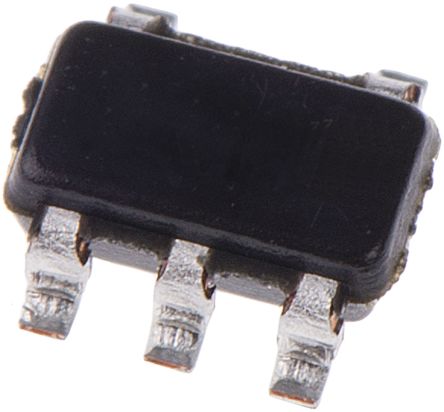

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

UCC27519DBVT TI

Hersteller:
TI
Hersteller-Nr:
UCC27519DBVT
AiPCBA-Teilenummer:
CM34463559
Preis (EUR):
€

1.72
AiPCBA-Lager:
250 Stk
Versendet von:
Verfügbarkeit:
182 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
FET-Treiber
Produktbeschreibung:
MOSFET DRVR 4A 1Out Lo Side Non-Inv 5Pin SOT-23 T/R
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

UCC27519DBVT Kaufen UCC27519DBVT Bestand & Preis aktualisiert um 2024-07-04 03:50:22

Aktualisieren

Teilenummer: UCC27519DBVT

AiPCBA P/N: CM34463559

Hersteller: TI

Preis
€

1.72

Gesamt: 432 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

UCC27519DBVT Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

FET-Treiber

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

5 Pin

Verpackung

SOT-23-5

Netzspannung

4.50V (min)

Anstieg- und Abfallzeit

8ns, 7ns

Ausgang-Schnittstellen

1 Output

Pinzahl

5 Position

Anstiegszeit

12 ns

Abfallzeit

11 ns

Abfallzeit (max.)

11 ns

Abfallzeit (max.)

12 ns

Betriebstemperatur (max.)

140 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

4.5V ~ 18V

Versorgungsspannung (max.)

18 V

Versorgungsspannung (Min)

4.5 V

Ähnliche Produkte anzeigen

UCC27519DBVT Datenblatt-PDF

UCC27519DBVT Datenblatt PDF

32 Pages, 959 KB

2015/01/09

Ansicht

UCC27519DBVT Notizdatei

7 Pages, 437 KB

2016/02/12

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

3.05 mm

Breite

1.75 mm

Höhe

1.45 mm

Betriebstemperatur

-40℃ ~ 140℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

UCC27519DBVT Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/06/15

UCC27519DBVT Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

UCC27519DBVT Datenblatt >

Funktionsübersicht

The UCC27519DBVT is a single-channel high-speed low-side Gate Driver Device can effectively drive MOSFET and IGBT power switches. Using a design that inherently minimizes shoot-through current, it can source and sink high, peak-current pulses into capacitive loads offering rail-to-rail drive capability and extremely small propagation delay typically 17ns. It provides 4A source, 4A sink (symmetrical drive) peak-drive current capability at VDD=12V. It is designed to operate over a wide VDD range of 4.5 to 18V and a wide temperature range of -40 to 140°C. Internal under-voltage lockout (UVLO) circuitry on the VDD pin holds output low outside VDD operating range. The capability to operate at low voltage levels such as below 5V, along with best-in-class switching characteristics, is especially suited for driving emerging wide band-gap power switching devices such as GaN power semiconductor devices.
Gate-driver device offering superior replacement of NPN and PNP discrete solutions
Outputs held low during VDD-UVLO (ensures glitch-free operation at power up and power-down)
CMOS input logic threshold (function of supply voltage with hysteresis)
Hysteretic-logic thresholds for high noise immunity
EN pin for enable function (allowed to be no connect)
Output held low when input pins are floating
Input pin absolute maximum voltage levels not restricted by VDD pin bias supply voltage
17ns Typical fast propagation delay
Green product and no Sb/Br

UCC27519DBVT Datenblatt >
