Lieferung elektronischer Komponenten > FET-Treiber > TI >

UCC27517DBVT Bestand und Preise

TI MOSFET DRVR 4A 1Out Lo Side Inv/Non-Inv 5Pin SOT-23 T/R
0.66
UCC27517DBVT

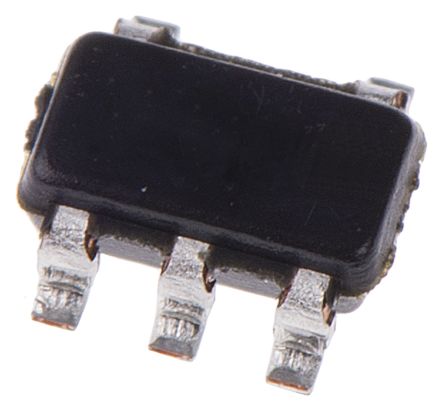

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.
UCC27517DBVT TI
TI
  • Hersteller:
    TI
  • Hersteller-Nr:
    UCC27517DBVT
  • AiPCBA-Teilenummer:
    CM4113444
  • Preis (EUR):
    0.66
  • AiPCBA-Lager:
    1,109 Stk
  • Verfügbarkeit:
    494 Stück auf Lager
    Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
  • Produktkategorie:
    FET-Treiber
  • Produktbeschreibung:
    MOSFET DRVR 4A 1Out Lo Side Inv/Non-Inv 5Pin SOT-23 T/R
  • Dokumentation: RoHS-konform 3D-Modell
UCC27517DBVT Kaufen UCC27517DBVT Bestand & Preis aktualisiert um 2024-07-04 03:50:22
  • Aktualisieren
    Teilenummer: UCC27517DBVT
    AiPCBA P/N: CM4113444
    Hersteller: TI
    Preis
    0.66
    Gesamt: 1,603 Stk
    MOQ: 1
    Versand von: Lagerhaus Hongkong
    Versanddatum: 2024/07/09 (erwartet)
  • Kaufen
    • *Mengenangebot anfordern?
    • *Bestand ändert sich sehr schnell
    • Kontakt sofort!
    *Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

    Teilebestand prüfen

    Bestandsprüfung
    108.116 Teile im AiPCBA-Lager gelagert
    Erinnerungen zur Betrugsprävention
    Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.
    AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.
    Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.
    Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com
    UCC27517DBVT Spezifikationen Ähnliche Produkte anzeigen (99+)
    TYP
    BESCHREIBUNG
    AUSWÄHLEN
    Hersteller
    TI
    Kategorie
    FET-Treiber
    3D-Modell
     3D-Modell
    Montagesmethoden
    Surface Mount
    Anzahl von Pins
    5 Pin
    Verpackung
    SOT-23-5
    Netzspannung
    4.50V (min)
    Anstieg- und Abfallzeit
    8ns, 7ns
    Ausgang-Schnittstellen
    1 Output
    Pinzahl
    5 Position
    Anstiegszeit
    22 ns
    Abfallzeit
    11 ns
    Abfallzeit (max.)
    11 ns
    Abfallzeit (max.)
    22 ns
    Betriebstemperatur (max.)
    140 ℃
    Betriebstemperatur (Min)
    -40 ℃
    Versorgungsspannung
    4.5V ~ 18V
    Versorgungsspannung (max.)
    18 V
    Versorgungsspannung (Min)
    4.5 V
    Ähnliche Produkte anzeigen
    UCC27517DBVT Datenblatt-PDF
    UCC27517DBVT Datenblatt PDF
    36 Pages, 1494 KB
    2016/09/12
    Ansicht
    UCC27517DBVT Notizdatei
    7 Pages, 437 KB
    2016/02/12
    Ansicht
    Größe & Paket
    TYP
    BESCHREIBUNG
    Länge
    3.05 mm
    Breite
    1.75 mm
    Höhe
    1.45 mm
    Betriebstemperatur
    -40℃ ~ 140℃
    Produktlebenszyklus
    Active
    Verpackungsmethoden
    Tape & Reel (TR)
    Umwelt
    TYP
    BESCHREIBUNG
    RoHS-Standard
    RoHS Compliant
    Bleifreier Status
    Lead Free
    REACH SVHC-Standard
    No SVHC
    REACH SVHC Compliance Edition
    2015/06/15
    Exportklassifikationen
    TYP
    BESCHREIBUNG
    ECCN Code
    EAR99
    Funktionsübersicht
    • The UCC27517DBVT is a 1-channel High-speed Low-side Gate Driver that can effectively drive MOSFET and IGBT power switches. Using a design that inherently minimizes shoot-through current, UCC27517 can source and sink high peak-current pulses into capacitive loads offering rail-to-rail drive capability and extremely small propagation delay, typically 13ns. The UCC27517 provides 4A source, 4A sink (symmetrical drive) peak-drive current capability at VDD =12V. Internal under-voltage lockout (UVLO) circuitry on the VDD pin holds output low outside VDD operating range. The capability to operate at low voltage levels such as below 5V, along with best-in-class switching characteristics, is especially suited for driving emerging wide band-gap power-switching devices such as GaN power semiconductor devices. It features a dual-input design which offers flexibility of implementing both inverting (IN- pin) and non-inverting (IN+ pin) configurations with the same device.
    • 4A Peak source and 4A peak sink asymmetrical drive
    • Fast propagation delays (13ns typical)
    • Fast rise and fall times (9ns and 7ns typical)
    • Outputs held low during VDD UVLO
    • TTL and CMOS compatible input-logic threshold (independent of supply voltage)
    • Hysteretic-logic thresholds for high noise immunity
    • Dual-input design (choice of an inverting (IN- pin)/non-inverting (IN+ pin) driver configuration)
    • Unused input pin can be used for enable or disable function
    • Output held low when input pins are floating
    • Input pin absolute maximum voltage levels not restricted by VDD pin bias supply voltage
    • Green product and no Sb/Br
    • This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
