Name: UC3854N
Brand: TI
SKU: CM9287941
Price: 2.17 USD
Availability: InStock

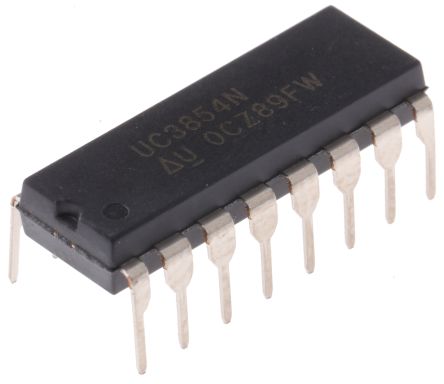

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

UC3854N TI

Hersteller:
TI
Hersteller-Nr:
UC3854N
AiPCBA-Teilenummer:
CM9287941
Preis (EUR):
€

2.17
AiPCBA-Lager:
530 Stk
Versendet von:
Verfügbarkeit:
315 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Energieverwaltung
Produktbeschreibung:
TEXAS INSTRUMENTS UC3854N PFC Controller IC, 15V to 35V & 10mA Supply, 15V Lockout, 95% Duty Cycle, 102kHz, DIP-16
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

UC3854N Kaufen UC3854N Bestand & Preis aktualisiert um 2024-07-04 03:50:22

Aktualisieren

Teilenummer: UC3854N

AiPCBA P/N: CM9287941

Hersteller: TI

Preis
€

2.17

Gesamt: 845 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

UC3854N Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

Energieverwaltung

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

16 Pin

Verpackung

PDIP-16

Frequenz

200 kHz

Netzspannung

15.0V (min)

Betriebsspannung

16V ~ 30V

Nennleistung

1 W

Ausgang-Schnittstellen

1 Output

Eingangsspannung (DC)

18.0 V

Ausgangsspannung

6 V

Ausgangsstrom

0.5 A

Anzahl der Kanäle

1 Channel

Pinzahl

16 Position

Eingangsstrom

10.0 mA

Verlustleistung

1.00 W

Schaltfrequenz

200 kHz

Auslastungsgrad

95 %

Eingangsspannung (max)

11 V

Ausgangsspannung (max.)

7.6 V

Ausgangsstrom (max)

3.5 A

Maximaler Arbeitszyklus

95 %

Betriebstemperatur (max.)

70 ℃

Betriebstemperatur (Min)

0 ℃

Versorgungsspannung

14.5V ~ 30V

Versorgungsspannung (max.)

35 V

Versorgungsspannung (Min)

15 V

Ähnliche Produkte anzeigen

UC3854N Datenblatt-PDF

UC3854N Datenblatt PDF

12 Pages, 309 KB

2016/03/27

Ansicht

UC3854N Anderes Datenblatt

7 Pages, 592 KB

2013/08/15

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

19.3 mm

Breite

6.35 mm

Höhe

4.57 mm

Betriebstemperatur

0℃ ~ 70℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

UC3854N Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/06/15

UC3854N Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

UC3854N Datenblatt >

Funktionsübersicht

The UC3854N is a High Power Factor Preregulator that provides active power factor correction for power systems that otherwise would draw non-sinusoidal current from sinusoidal power lines. This device implements all the control functions necessary to build a power supply capable of optimally using available power-line current while minimizing line-current distortion. To do this, it contains a voltage amplifier, an analogue multiplier/divider, a current amplifier and a fixed-frequency PWM. In addition, the UC3854 contains a power MOSFET compatible gate driver, 7.5V reference, line anticipator, load-enable comparator, low-supply detector and over-current comparator. The UC3854 uses average current-mode control to accomplish fixed-frequency current control with stability and low distortion. Unlike peak current-mode, average current control accurately maintains sinusoidal line current without slope compensation and with minimal response to noise transients.
Control boost PWM to 0.99 power factor
Limit line current distortion to <5%
World-wide operation without switches
Feed-forward line regulation
Average current-mode control
Low noise sensitivity
Low start-up supply current
Fixed-frequency PWM drive
Low-offset analogue multiplier/divider
1A Totem-pole gate driver
Precision voltage reference
Green product and no Sb/Br
