Name: UC3825AN
Brand: TI
SKU: CM1712133
Price: 4.31 USD
Availability: InStock

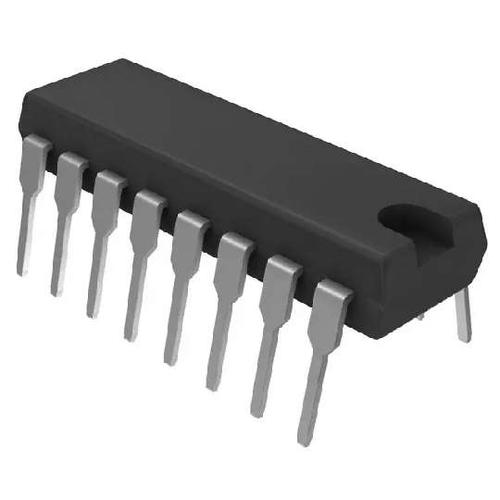

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

UC3825AN TI

Hersteller:
TI
Hersteller-Nr:
UC3825AN
AiPCBA-Teilenummer:
CM1712133
Preis (EUR):
€

4.31
AiPCBA-Lager:
1,720 Stk
Versendet von:
Verfügbarkeit:
1,018 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Spannungsregler
Produktbeschreibung:
Current/Voltage Mode PWM Controller, 2Outputs, 12V-20V supply, 5.1V/2A out, 1MHz, DIP-16
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

UC3825AN Kaufen UC3825AN Bestand & Preis aktualisiert um 2024-07-11 03:50:22

Aktualisieren

Teilenummer: UC3825AN

AiPCBA P/N: CM1712133

Hersteller: TI

Preis
€

4.31

Gesamt: 2,738 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/16 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

UC3825AN Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

Spannungsregler

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

16 Pin

Verpackung

PDIP-16

Frequenz

1 MHz

Netzspannung

12.0V (min)

Ausgang-Schnittstellen

2 Output

Eingangsspannung (DC)

22.0 V

Ausgangsspannung

3 V

Ausgangsstrom

2 A

Versorgungsstrom

36 mA

Pinzahl

16 Position

Eingangsstrom

28 mA

Anzahl der geregelten Ausgänge

2 Output

Anstiegszeit

20 ns

Schaltfrequenz

1000 kHz

Topologie

Buck, Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull

Auslastungsgrad

50 %

Eingangsspannung (max)

22 V

Ausgangsspannung (max.)

5.15 V

Maximaler Arbeitszyklus

50 %

Abfallzeit

20 ns

Betriebstemperatur (max.)

70 ℃

Betriebstemperatur (Min)

0 ℃

Versorgungsspannung (max.)

20 V

Versorgungsspannung (Min)

12 V

Ähnliche Produkte anzeigen

UC3825AN Datenblatt-PDF

UC3825AN Datenblatt PDF

19 Pages, 932 KB

2015/11/14

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

19.3 mm

Breite

6.35 mm

Höhe

4.57 mm

Betriebstemperatur

0℃ ~ 70℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

UC3825AN Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2014/12/17

UC3825AN Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

UC3825AN Datenblatt >

Funktionsübersicht

The UC3825AN is a high speed Pulse Width Modulation (PWM) Controller, an improved versions of the standard UC3825 family. Performance enhancements have been made to several of the circuit blocks. Error amplifier gain bandwidth product is 12MHz, while input offset voltage is 2mV. Current limit threshold is assured to a tolerance of 5%. Oscillator discharge current is specified at 10mA for accurate dead time control. Frequency accuracy is improved to 6%. Startup supply current, typically 100µA, is ideal for off-line applications. The output drivers are redesigned to actively sink current during UVLO at no expense to the startup current specification. In addition each output is capable of 2A peak currents during transitions. Functional improvements have also been implemented in this family. The UC3825 shutdown comparator is now a high-speed overcurrent comparator with a threshold of 1.2V.
Compatible with voltage-mode or current-mode control methods
50ns Propagation delay to output
High-current dual totem pole outputs (2A peak)
Trimmed oscillator discharge current
Pulse-by-pulse current limiting comparator
Latched overcurrent comparator with full cycle restart
Green product and no Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

UC3825AN Datenblatt >
