Name: TPS62220DDCT
Brand: TI
SKU: CM21506319
Price: 0.34 USD
Availability: InStock

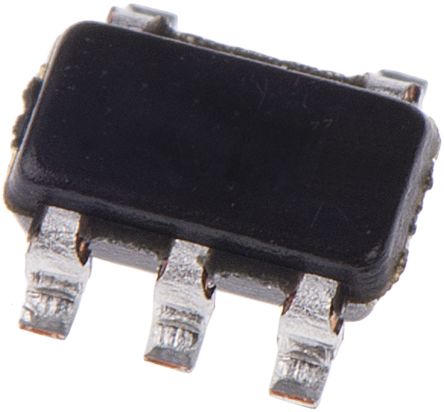

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

TPS62220DDCT TI

Hersteller:
TI
Hersteller-Nr:
TPS62220DDCT
AiPCBA-Teilenummer:
CM21506319
Preis (EUR):
€

0.34
AiPCBA-Lager:
362 Stk
Versendet von:
Verfügbarkeit:
245 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
DC-DC-Wandler
Produktbeschreibung:
Step-Down Regulator Adjustable, 400mA, 95% Efficient Step-Down Converter, 15uA, ThinSOT-23 Conv DC-DC Single Step Down 2.5V to 6V 5Pin TSOT-23 T/R
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

TPS62220DDCT Kaufen TPS62220DDCT Bestand & Preis aktualisiert um 2024-07-11 03:50:22

Aktualisieren

Teilenummer: TPS62220DDCT

AiPCBA P/N: CM21506319

Hersteller: TI

Preis
€

0.34

Gesamt: 607 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/16 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

TPS62220DDCT Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

DC-DC-Wandler

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

5 Pin

Verpackung

TSOT-23-5

Netzspannung

6.00V (max)

Ausgang-Schnittstellen

1 Output

Ausgangsspannung

0.7V ~ 6V

Ausgangsstrom

400 mA

Pinzahl

5 Position

Ruhestrom

15.0 µA

Anzahl der geregelten Ausgänge

1 Output

Schaltfrequenz

1.85 MHz

Topologie

Buck

Eingangsspannung (max)

6 V

Eingangsspannung (Min)

2.5 V

Ausgangsspannung (max.)

6 V

Ausgangsspannung (Min)

700 mV

Ausgangsstrom (max)

400 mA

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

2.5 V

Eingangsspannung

2.5V ~ 6V

Ähnliche Produkte anzeigen

TPS62220DDCT Datenblatt-PDF

TPS62220DDCT Datenblatt PDF

27 Pages, 1073 KB

2014/06/11

Ansicht

TPS62220DDCT Anderes Datenblatt

27 Pages, 1075 KB

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

2.9 mm

Breite

1.6 mm

Höhe

0.87 mm

Betriebstemperatur

-40℃ ~ 85℃ (TA)

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

TPS62220DDCT Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/06/15

TPS62220DDCT Datenblatt >

Funktionsübersicht

The TPS62220DDCT is a high-efficiency synchronous Step-down Converter ideally suited for portable systems powered by 1-cell Li-ion or 3-cell NiMH/NiCd batteries. The device is also suitable to operate from a standard 3.3 or 5V voltage rail. With an output voltage range of 6V down to 0.7V and up to 400mA output current, the device is ideal for powering the low voltage TMS320 DSP family and processors used in PDAs, pocket PCs and smart phones. Under nominal load current, the device operates with a fixed switching frequency of typically 1.25MHz. At light load current, the part enters the power-save mode operation, the switching frequency is reduced and the quiescent current is typically only 15µA, therefore, the device achieves the highest efficiency over the entire load current range. The TPS6222x needs only three small external components. An advanced fast response voltage mode control scheme achieves superior line and load regulation with small ceramic input and output capacitors.
Highest efficiency over wide load current range due to power-save mode
soft-start
100% Duty cycle low-dropout operation
Dynamic output-voltage positioning
Up to 95% efficiency
15µA Typical quiescent current
Green product and no Sb/Br

TPS62220DDCT Datenblatt >
