Name: TPS54319RTER
Brand: TI
SKU: CM5593267
Price: 1.82 USD
Availability: InStock

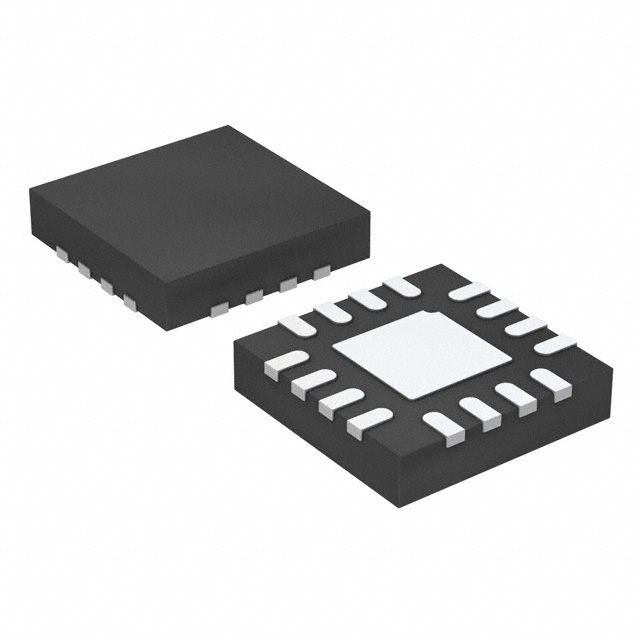

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

TPS54319RTER TI

Hersteller:
TI
Hersteller-Nr:
TPS54319RTER
AiPCBA-Teilenummer:
CM5593267
Preis (EUR):
€

1.82
AiPCBA-Lager:
73 Stk
Versendet von:
Verfügbarkeit:
76 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
DC-DC-Wandler
Produktbeschreibung:
Step-Down Regulator 2.95V to 6V Input, 3A, 2MHz Synchronous Step-Down SWIFT DC-DC Converter Conv DC-DC 2.95V to 6V Step Down Single-Out 0.8V to 4.5V 3A 16Pin WQFN EP T/R
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

TPS54319RTER Kaufen TPS54319RTER Bestand & Preis aktualisiert um 2024-07-11 03:50:22

Aktualisieren

Teilenummer: TPS54319RTER

AiPCBA P/N: CM5593267

Hersteller: TI

Preis
€

1.82

Gesamt: 149 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/16 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

TPS54319RTER Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

DC-DC-Wandler

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

16 Pin

Verpackung

WQFN-16

Ausgang-Schnittstellen

1 Output

Ausgangsspannung

0.8V ~ 4.5V

Ausgangsstrom

3 A

Ruhestrom

360 µA

Anzahl der geregelten Ausgänge

1 Output

Schaltfrequenz

300kHz ~ 2MHz

Topologie

Buck

Eingangsspannung (max)

6 V

Eingangsspannung (Min)

2.95 V

Ausgangsspannung (max.)

4.5 V

Ausgangsspannung (Min)

0.827 V

Ausgangsstrom (max)

3 A

Betriebstemperatur (max.)

150 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

2.95 V

Versorgungsspannung (Min)

2.95 V

Eingangsspannung

2.95V ~ 6V

Ähnliche Produkte anzeigen

TPS54319RTER Datenblatt-PDF

TPS54319RTER Datenblatt PDF

36 Pages, 1553 KB

2016/09/11

Ansicht

TPS54319RTER Anderes Datenblatt

34 Pages, 1285 KB

2013/08/04

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 150℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

TPS54319RTER Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

TPS54319RTER Datenblatt >

Funktionsübersicht

The TPS54319 device is a full featured 6 V, 3 A, synchronous step down current mode converter with two integrated MOSFETs.
The TPS54319 enables small designs by integrating the MOSFETs, implementing current mode control to reduce external component count, reducing inductor size by enabling up to 2 MHz switching frequency, and minimizing the IC footprint with a small 3mm × 3mm thermally enhanced QFN package.
The TPS54319 provides accurate regulation for a variety of loads with an accurate ±3.0% Voltage Reference (VREF) over temperature.
Efficiency is maximized through the integrated 45m MOSFETs and 360µA typical supply current. Using the enable pin, shutdown supply current is reduced to 2 µA by entering a shutdown mode.
Under voltage lockout is internally set at 2.6 V, but can be increased by programming the threshold with a resistor network on the enable pin. The output voltage startup ramp is controlled by the slow start pin. An open drain power good signal indicates the output is within 93% to 107% of its nominal voltage.
Frequency fold back and thermal shutdown protects the device during an over-current condition.
The TPS54319 is supported in the SwitcherPro™ Software Tool at www.ti.com/switcherpro.
For more SWIFT™ documentation, see the TI website at www.ti.com/swift.

TPS54319RTER Datenblatt >
