Name: TOP243PN
Brand: Power Integrations
SKU: CM9957219
Price: 1.52 USD
Availability: InStock

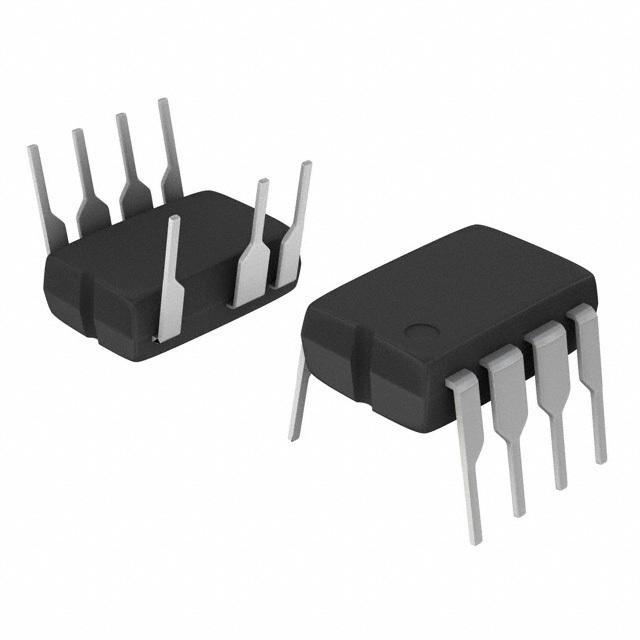

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

TOP243PN Power Integrations

Hersteller:
Power Integrations
Hersteller-Nr:
TOP243PN
AiPCBA-Teilenummer:
CM9957219
Preis (EUR):
€

1.52
AiPCBA-Lager:
766 Stk
Versendet von:
Verfügbarkeit:
402 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
AC-DC-Wandler
Produktbeschreibung:
POWER INTEGRATIONS TOP243PN AC-DC Converter IC, TOPSwitch-GX Family, Flyback, 85VAC - 265VAC, 15W, DIP-7
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

TOP243PN Kaufen TOP243PN Bestand & Preis aktualisiert um 2024-07-01 03:50:22

Aktualisieren

Teilenummer: TOP243PN

AiPCBA P/N: CM9957219

Hersteller: Power Integrations

Preis
€

1.52

Gesamt: 1,168 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/06 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

TOP243PN Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Power Integrations

Kategorie

AC-DC-Wandler

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

7 Pin

Verpackung

DIP-8

Netzspannung

374V (max)

Nennleistung

15 W

Ausgangsspannung

700 V

Ausgangsstrom

1.44 A

Durchschlagspannung

700 V

Versorgungsstrom

1.60 mA

Pinzahl

7 Position

Ausgangsleistung

15 W

Schaltfrequenz

132 kHz

Auslastungsgrad

66.5 %

Eingangsspannung (AC max)

265 v

Eingangsspannung (AC Min)

85 v

Maximaler Arbeitszyklus

83 %

Betriebstemperatur (max.)

150 ℃

Betriebstemperatur (Min)

-40 ℃

Eingangsspannung

85.265 V

Ähnliche Produkte anzeigen

TOP243PN Datenblatt-PDF

TOP243PN Datenblatt PDF

52 Pages, 2221 KB

2005/11/04

Ansicht

TOP243PN Anderes Datenblatt

52 Pages, 2220 KB

Ansicht

TOP243PN Notizdatei

6 Pages, 703 KB

2019/04/11

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 150℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

TOP243PN Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/12/17

TOP243PN Datenblatt >

Funktionsübersicht

The TOP243PN is an extended power design flexible EcoSmart® Integrated Offline Switcher uses the same proven topology as TOPSwitch, integrating the high voltage power MOSFET, PWM control, fault protection and other control circuitry onto a single CMOS chip. Many functions are integrated to improve design flexibility, performance and energy efficiency. It is an integrated switched mode power supply chip that converts a current at the control input to a duty cycle at the open drain output of a high voltage power MOSFET. During normal operation the duty cycle of the power MOSFET decreases linearly with increasing CONTROL pin current. It incorporates many additional functions that increase power supply performance and design flexibility. A patented high voltage CMOS technology allows both the high voltage power MOSFET and all the low voltage control circuitry to be effectively integrated onto a single monolithic chip.
Extended power range for higher power
Fully integrated soft-start for minimum stress/overshoot
Externally programmable accurate current limit
Wider duty cycle for more power, smaller input capacitor
Line under-voltage detection - No turn-OFF glitches
Line overvoltage shutdown extends line surge limit
Line feed-forward with maximum duty cycle reduction rejects line ripple and limits DCMAX at line
Frequency jittering reduces EMI and EMI filtering
Regulates to zero load without dummy loading
Half frequency option in Y/R/F packages for video
Hysteretic thermal shutdown for automatic fault recovery
Large thermal hysteresis prevents PC board overheating
Frequency lowered with load for high standby efficiency
Allows shutdown/wake-up via LAN/input port
132kHz Frequency reduces transformer/power supply size
80mW at 110VAC, 160mW at 230VAC Extremely low consumption in remote OFF mode

TOP243PN Datenblatt >
