Name: TLP2601
Brand: Toshiba
SKU: CM77915533
Price: 2.29 USD
Availability: InStock

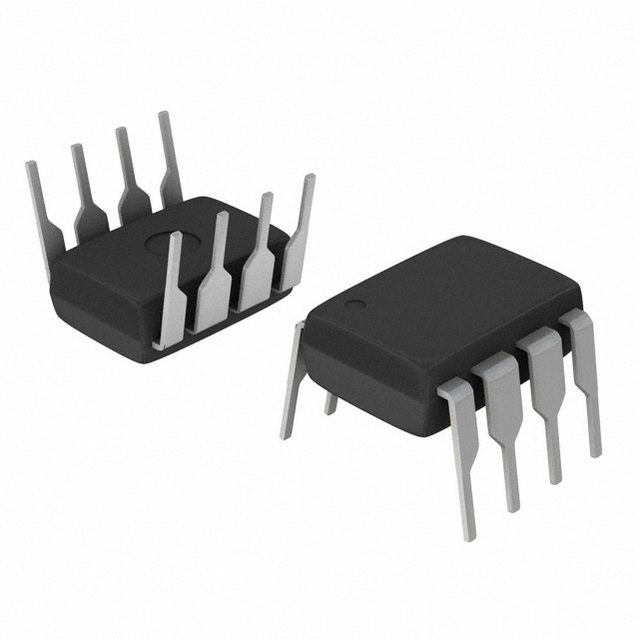

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

TLP2601 Toshiba

Hersteller:
Toshiba
Hersteller-Nr:
TLP2601
AiPCBA-Teilenummer:
CM77915533
Preis (EUR):
€

2.29
AiPCBA-Lager:
179 Stk
Versendet von:
Verfügbarkeit:
113 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Optokoppler/Optischer Isolator
Produktbeschreibung:
TOSHIBA TLP2601 Optocoupler, Digital Output, 1Channel, 2.5kV, 10 Mbaud, DIP, 8Pins
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

TLP2601 Kaufen TLP2601 Bestand & Preis aktualisiert um 2024-07-04 03:50:22

Aktualisieren

Teilenummer: TLP2601

AiPCBA P/N: CM77915533

Hersteller: Toshiba

Preis
€

2.29

Gesamt: 292 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

TLP2601 Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Toshiba

Kategorie

Optokoppler/Optischer Isolator

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

8 Pin

Verpackung

DIP-8

Eingangsspannung (DC)

1.65 V

Ausgangsspannung

5.50 V

Ausgangsstrom

25 mA

Anzahl der Stromkreise

1 Circuit

Anzahl der Kanäle

1 Channel

Pinzahl

8 Position

Vorwärts-Spannung

1.65 V

Eingangsstrom

20 mA

Verlustleistung

40 mW

Datenübertragungsrate

10.0 Mbps

Anstiegszeit

30 ns

Isolationsspannung

2.5 kV

Vorwärtsstrom

10 mA

Maximale Durchlassspannung (max.)

1.75 V

Durchlassstrom (max.)

20 mA

Abfallzeit

30 ns

Betriebstemperatur (max.)

70 ℃

Betriebstemperatur (Min)

0 ℃

Verlustleistung (max)

40 mW

Ähnliche Produkte anzeigen

TLP2601 Datenblatt-PDF

TLP2601 Datenblatt PDF

80 Pages, 2583 KB

2011/03/24

Ansicht

TLP2601 Anderes Datenblatt

9 Pages, 269 KB

2014/09/02

Ansicht

TLP2601 Produktkatalog

84 Pages, 3009 KB

2012/09/27

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

9.66 mm

Breite

6.4 mm

Höhe

3.65 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Obsolete

Verpackungsmethoden

Each

TLP2601 Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Contains Lead

REACH SVHC Compliance Edition

2015/06/15

TLP2601 Datenblatt >

Funktionsübersicht

The TLP2601 is a 1-channel 8-pin Photocoupler combines a GaAIAs IRed as the emitter and an integrated high gain, high speed photodetector. The output of the detector circuit is an open collector, Schottky clamped transistor. A Faraday shield integrated on the photodetector chip reduces the effects of capacitive coupling between the input LED emitter and the high gain stages of the detector. It provides an effective common mode transient immunity of 1000V/µs. It is suitable for isolated line receiver, microprocessor system interface and digital isolation for A/D, D/A conversion.
5mA Maximum input current thresholds
1000V/µs Minimum common-mode transient immunity
20mA Forward current
5V Reverse voltage

TLP2601 Datenblatt >
