Name: TLE5011
Brand: Infineon
SKU: CM52557055
Price: 12.58 USD
Availability: InStock

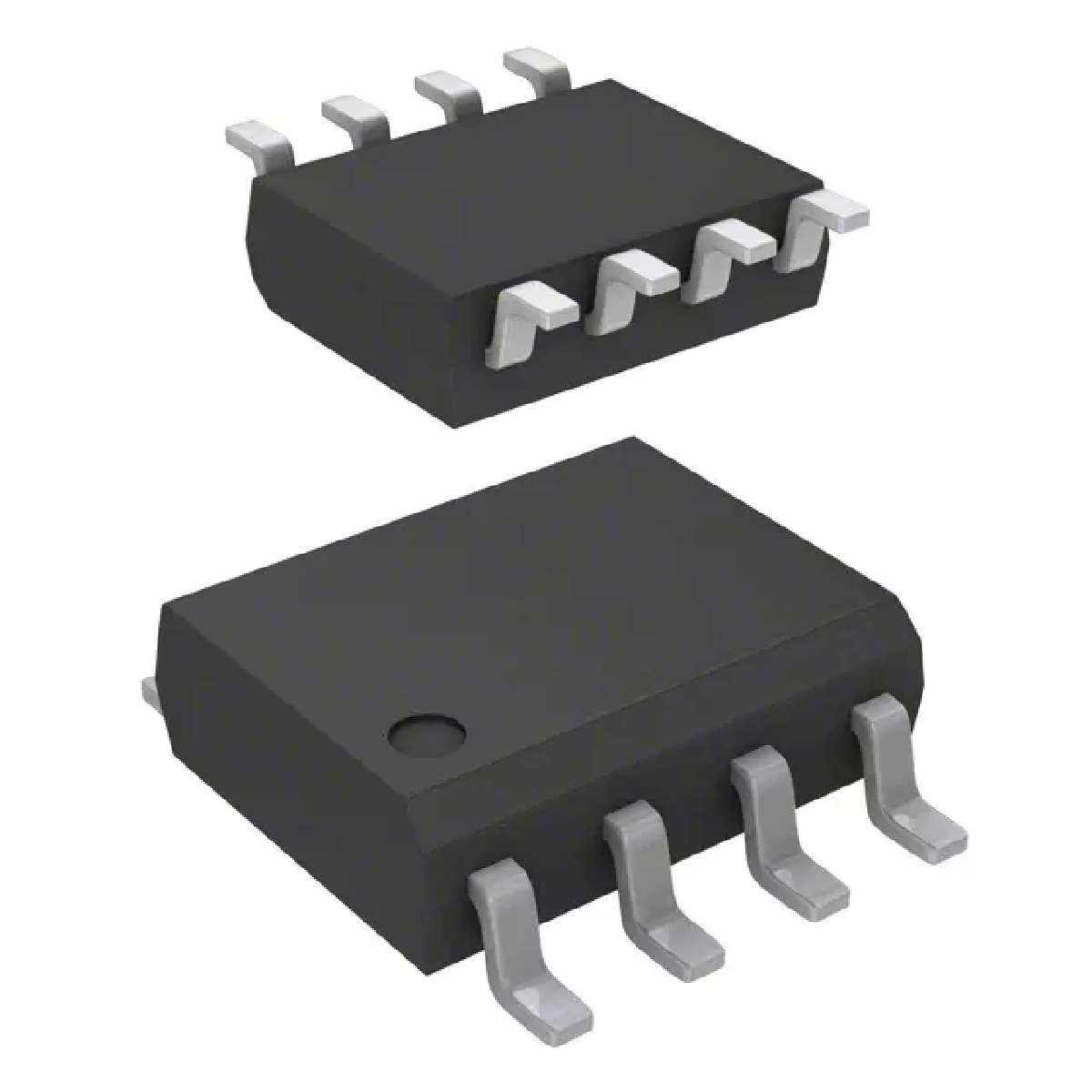

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

TLE5011 Infineon

Hersteller:
Infineon
Hersteller-Nr:
TLE5011
AiPCBA-Teilenummer:
CM52557055
Preis (EUR):
€

12.58
AiPCBA-Lager:
245 Stk
Versendet von:
Verfügbarkeit:
164 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Sensoren (Beschleunigung, Druck)
Produktbeschreibung:
Rotary Position Sensor 5.5V Automotive 8Pin DSO T/R
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

TLE5011 Kaufen TLE5011 Bestand & Preis aktualisiert um 2024-07-11 03:50:22

Aktualisieren

Teilenummer: TLE5011

AiPCBA P/N: CM52557055

Hersteller: Infineon

Preis
€

12.58

Gesamt: 409 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/16 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

TLE5011 Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Infineon

Kategorie

Sensoren (Beschleunigung, Druck)

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

8 Pin

Verpackung

PG-DSO-8

Versorgungsstrom

20 mA

Ausgangsstrom (max)

10 mA

Betriebstemperatur (max.)

150 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

3V ~ 5.5V

Ähnliche Produkte anzeigen

TLE5011 Datenblatt-PDF

TLE5011 Datenblatt PDF

45 Pages, 572 KB

2011/03/28

Ansicht

TLE5011 Benutzerreferenzhandbuch

3 Pages, 52 KB

2017/08/17

Ansicht

TLE5011 Anderes Datenblatt

17 Pages, 1090 KB

Ansicht

TLE5011 Anwendungshinweis

19 Pages, 904 KB

2011/10/15

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 150℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

TLE5011 Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

TLE5011 Datenblatt >

Funktionsübersicht

Description:
The TLE5011 is a 360° angle sensor that detects the orientation of a magnetic field by measuring sine and cosine angle components with monolithic integrated Giant Magneto Resistance (iGMR) elements. Data communications are accomplished with a bi-directional Synchronous Serial Communication (SSC) interface that is SPI compatible. The sine and cosine values can be read out digitally. These signals can be digitally processed to calculate the angle orientation of the magnetic field (magnet). This calculation can be done by using a COordinate Rotation DIgital Computer (CORDIC) algorithm. It is possible to connect more than one TLE5011 to one SSC interface of a microcontroller for redundancy or any other reason. If multiple TLE5011 devices are used, the synchronization of the connected TLE5011 is performed by a broadcast command. Each connected TLE5011 can be addressed by a dedicated Chip Select CS pin.
Summary of Features:
Giant Magneto Resistance (GMR)-based principle
Integrated magnetic field sensing for angle measurement
Designed for 3.3 V and 5 V systems
Full 0 - 360° angle measurement
Highly accurate single-bit SD-ADC
16-bit representation of sine / cosine values on the interface
Wide magnetic operating range: 30mT to 50mT
Bi-directional SSC interface up to 2 Mbit/s
3-pin SSC interface, SPI compatible with open drain
ADCs and filters synchronized with external commands via SSC
Test resistors for simulating angle values
Core supply voltage 2.5 V
0.25-μm CMOS technology
Automotive qualified: -40°C to +150°C (junction temperature)
Latch-up immunity according JEDEC standard
ESD > 4 kV (HBM)
Green package with lead-free (Pb-free) plating

TLE5011 Datenblatt >
