Name: TLC5941PWP
Brand: TI
SKU: CM32463238
Price: 2.69 USD
Availability: InStock

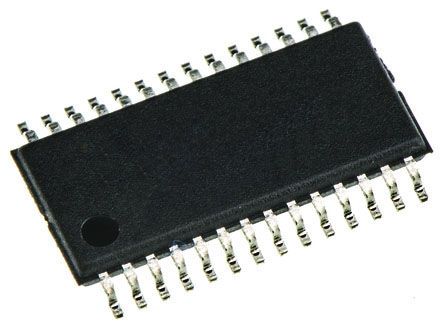

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

TLC5941PWP TI

Hersteller:
TI
Hersteller-Nr:
TLC5941PWP
AiPCBA-Teilenummer:
CM32463238
Preis (EUR):
€

2.69
AiPCBA-Lager:
216 Stk
Versendet von:
Verfügbarkeit:
168 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
LED-Treiber
Produktbeschreibung:
TEXAS INSTRUMENTS TLC5941PWP LED Driver, Constant Current, 3-5.5V input, 16Outputs, 30MHz, 17V/80mA out, HTSSOP-28
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

TLC5941PWP Kaufen TLC5941PWP Bestand & Preis aktualisiert um 2024-07-11 03:50:22

Aktualisieren

Teilenummer: TLC5941PWP

AiPCBA P/N: CM32463238

Hersteller: TI

Preis
€

2.69

Gesamt: 384 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/16 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

TLC5941PWP Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

LED-Treiber

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

28 Pin

Verpackung

HTSSOP-28

Frequenz

30 MHz

Netzspannung

5.50V (max)

Ausgang-Schnittstellen

16 Output

Eingangsspannung (DC)

3.00V ~ 5.50V

Ausgangsspannung

17 V

Ausgangsstrom

80 mA

Versorgungsstrom

60000 mA

Pinzahl

28 Position

Schaltfrequenz

30 MHz

Eingangsspannung (max)

5.5 V

Eingangsspannung (Min)

3 V

Ausgangsspannung (max.)

17 V

Ausgangsstrom (max)

80 mA

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

3V ~ 5.5V

Ähnliche Produkte anzeigen

TLC5941PWP Datenblatt-PDF

TLC5941PWP Datenblatt PDF

34 Pages, 1295 KB

2015/10/16

Ansicht

TLC5941PWP Benutzerreferenzhandbuch

28 Pages, 1530 KB

2009/04/15

Ansicht

TLC5941PWP Anderes Datenblatt

33 Pages, 1121 KB

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

9.7 mm

Breite

4.4 mm

Höhe

1.15 mm

Betriebstemperatur

-40℃ ~ 85℃ (TA)

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

TLC5941PWP Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC Compliance Edition

2015/06/15

TLC5941PWP Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

TLC5941PWP Datenblatt >

Funktionsübersicht

The TLC5941 is a 16-channel, constant-current sink, LED driver. Each channel has an individually adjustable 4096-step grayscale PWM brightness control and a 64-step constant-current sink (dot correction). The dot correction adjusts the brightness variations between LED channels and other LED drivers. Both grayscale control and dot correction are accessible via a serial interface. A single external resistor sets the maximum current value of all 16 channels.
The TLC5941 features two error information circuits. The LED open detection (LOD) indicates a broken or disconnected LED at an output terminal. The thermal error flag (TEF) indicates an overtemperature condition.

TLC5941PWP Datenblatt >
