Name: TLC556IN
Brand: TI
SKU: CM8419993
Price: 1.53 USD
Availability: InStock

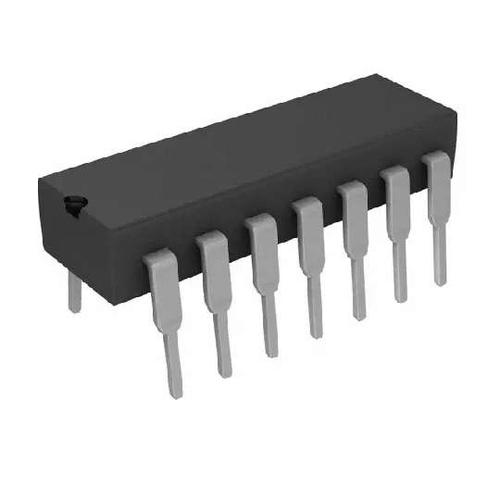

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

TLC556IN TI

Hersteller:
TI
Hersteller-Nr:
TLC556IN
AiPCBA-Teilenummer:
CM8419993
Preis (EUR):
€

1.53
AiPCBA-Lager:
281 Stk
Versendet von:
Verfügbarkeit:
197 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Das Taktsignal-Geräte
Produktbeschreibung:
TEXAS INSTRUMENTS TLC556IN Timer, Oscillator & Pulse Generator IC, Dual LinCMOS, 2.1MHz, Astable, 3V to 18V, DIP-14
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

TLC556IN Kaufen TLC556IN Bestand & Preis aktualisiert um 2024-07-04 03:50:22

Aktualisieren

Teilenummer: TLC556IN

AiPCBA P/N: CM8419993

Hersteller: TI

Preis
€

1.53

Gesamt: 478 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

TLC556IN Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

Das Taktsignal-Geräte

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

14 Pin

Verpackung

PDIP-14

Frequenz

2.1 MHz

Netzspannung

3.00V (min)

Versorgungsstrom

720 µA

Pinzahl

14 Position

Verlustleistung

1.15 W

Ruhestrom

130 µA

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

1150 mW

Versorgungsspannung

3V ~ 18V

Versorgungsspannung (max.)

18 V

Versorgungsspannung (Min)

3 V

Ähnliche Produkte anzeigen

TLC556IN Datenblatt-PDF

TLC556IN Datenblatt PDF

22 Pages, 1022 KB

2014/06/11

Ansicht

TLC556IN Anderes Datenblatt

40 Pages, 884 KB

2013/12/04

Ansicht

TLC556IN Andere Referenzen

1 Pages, 166 KB

2011/06/15

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

19.3 mm

Breite

6.35 mm

Höhe

4.57 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

TLC556IN Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/06/15

TLC556IN Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

TLC556IN Datenblatt >

Funktionsübersicht

The TLC556IN is a monolithic Timing Circuit fabricated using the TI LinCMOS™ process, which provides full compatibility with CMOS, TTL and MOS logic and operates at frequencies up to 2MHz. Accurate time delays and oscillations are possible with smaller, less-expensive timing capacitors than the NE556 because of the high input impedance. Power consumption is low across the full range of power supply voltages. Like the NE556, the TLC556 has a trigger level approximately one-third of the supply voltage and a threshold level approximately two-thirds of the supply voltage. These levels can be altered by use of the control voltage terminal. When the trigger input falls below the trigger level, the flip-flop is set and the output goes high. If the trigger input is above the trigger level and the threshold input is above the threshold level, the flip-flop is reset and the output is low. The reset input can override all other inputs and can be used to initiate a new timing cycle.
Very low power consumption
Capable of operation in astable mode
CMOS Output capable of swinging rail to rail
High output-current capability
Output fully compatible with CMOS, TTL and MOS
Low supply current reduces spikes during output transitions
Functionally interchangeable with the NE556, has same pin-out
