Name: TCA9406YZPR
Brand: TI
SKU: CM23158196
Price: 0.37 USD
Availability: InStock

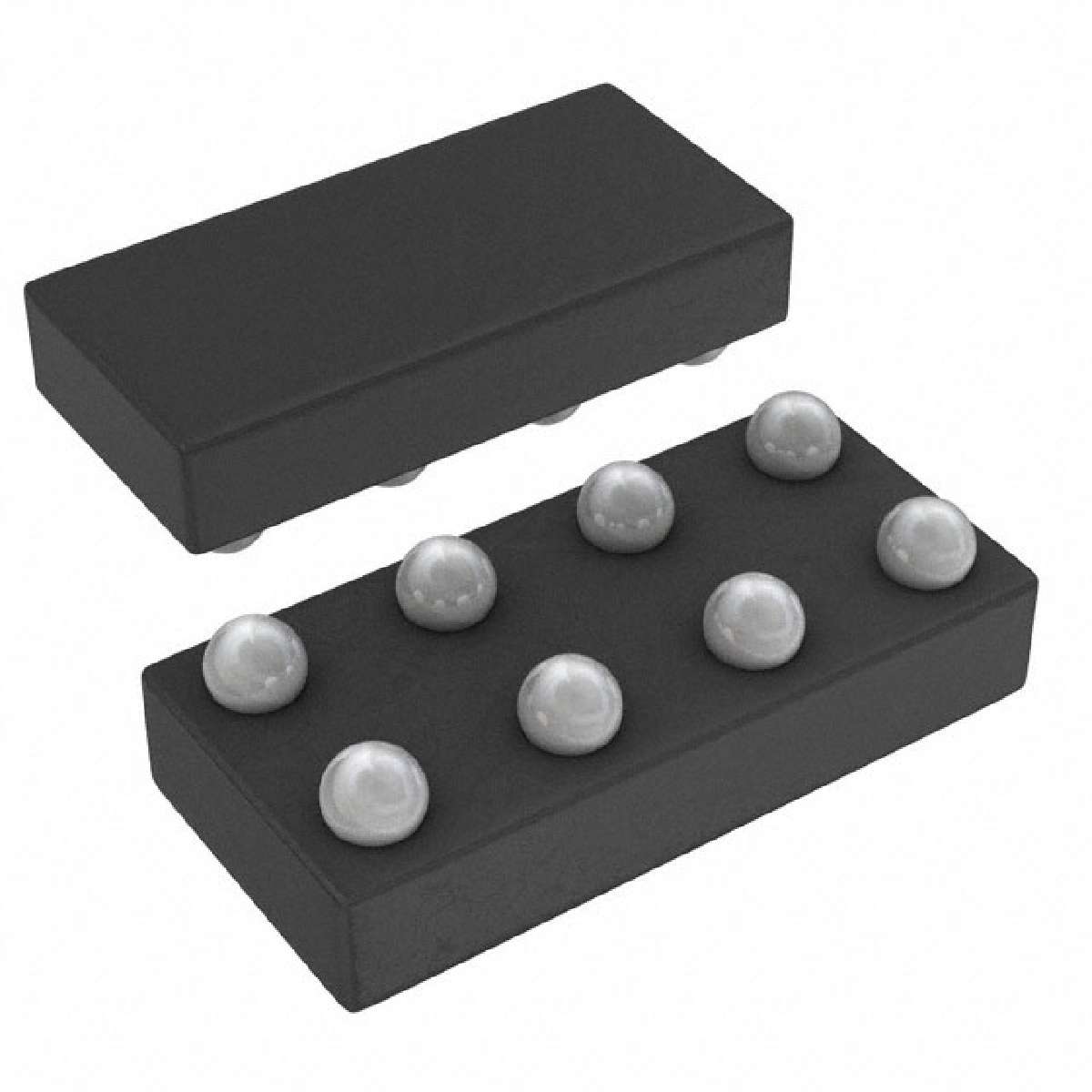

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

TCA9406YZPR TI

Hersteller:
TI
Hersteller-Nr:
TCA9406YZPR
AiPCBA-Teilenummer:
CM23158196
Preis (EUR):
€

0.37
AiPCBA-Lager:
773 Stk
Versendet von:
Verfügbarkeit:
403 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Schnittstellen-ICs
Produktbeschreibung:
2Bit Bidirectional 1MHz I2C BUS and SMBus Voltage Level Translator 8Pin DSBGA T/R
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

TCA9406YZPR Kaufen TCA9406YZPR Bestand & Preis aktualisiert um 2024-07-04 03:50:22

Aktualisieren

Teilenummer: TCA9406YZPR

AiPCBA P/N: CM23158196

Hersteller: TI

Preis
€

0.37

Gesamt: 1,176 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

TCA9406YZPR Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

Schnittstellen-ICs

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

8 Pin

Verpackung

DSBGA-8

Netzspannung

1.65V ~ 3.60V

Ausgang-Schnittstellen

2 Output

Anzahl der Stromkreise

1 Circuit

Anzahl der Kanäle

2 Channel

Pinzahl

8 Position

Die Anzahl der Bits

2 Bit

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Anzahl der Ausgangskanäle

1 Channel

Versorgungsspannung (max.)

5.5 V

Versorgungsspannung (Min)

1.65 V

Ähnliche Produkte anzeigen

TCA9406YZPR Datenblatt-PDF

TCA9406YZPR Datenblatt PDF

29 Pages, 1013 KB

2015/08/20

Ansicht

TCA9406YZPR Anderes Datenblatt

8 Pages, 474 KB

2016/09/14

Ansicht

TCA9406YZPR Notizdatei

10 Pages, 331 KB

2016/06/22

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

TCA9406YZPR Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

TCA9406YZPR Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

TCA9406YZPR Datenblatt >

Funktionsübersicht

The TCA9406YZPR is a 2-bit bidirectional I²C and SMBus Voltage-level Translator with an output enable (OE) input. It is operational from 1.65 to 3.6V on the A-side, referenced to VCCA and from 2.3 to 5.5V on the B-side, referenced to VCCB. This allows the device to interface between lower and higher logic signal levels at any of the typical 1.8, 2.5, 3.3 and 5V supply rails. The OE input pin is referenced to VCCA, can be tied directly to VCCA, but it is also 5.5V tolerant. The OE pin can also be controlled and set to a logic low to place all the SCL and SDA pins in a high-impedance state, which significantly reduces the quiescent current consumption. Under normal I²C and SMBus operation or other open-drain configurations, the TCA9406 can support up to 2Mbps; therefore, it is compatible with standard I²C speeds where the frequency of SCL is 100kHz (Standard-mode), 400kHz (Fast-mode) or 1MHz (Fast-mode Plus).
2-bit Bidirectional translator for SDA and SCL lines in I²C applications
Provides bidirectional voltage translation with no direction pin
Internal 10kR pull-up resistor on All SDA and SCL pins
No power-supply sequencing required
OE Input can be tied directly to VCCA or controlled by GPIO
Latch-up performance exceeds 100mA per JESD 78, class II
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

TCA9406YZPR Datenblatt >
