Name: TCA6416AZQSR
Brand: TI
SKU: CM31415276
Price: 1.38 USD
Availability: InStock

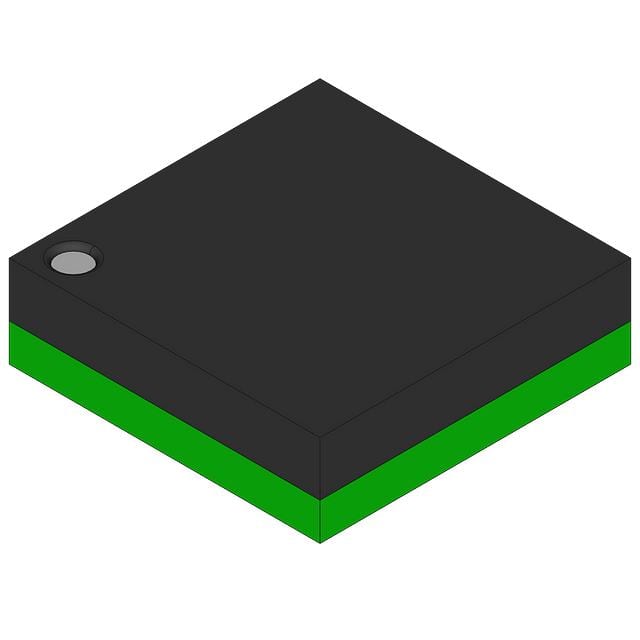

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

TCA6416AZQSR TI

Hersteller:
TI
Hersteller-Nr:
TCA6416AZQSR
AiPCBA-Teilenummer:
CM31415276
Preis (EUR):
€

1.38
AiPCBA-Lager:
9,214 Stk
Versendet von:
Verfügbarkeit:
7,268 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Schnittstellen-ICs
Produktbeschreibung:
I2C/SMBus GPIO Expander 100kHz/400kHz 5.5V 24Pin BGA MICROSTAR JUNIOR T/R
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

TCA6416AZQSR Kaufen TCA6416AZQSR Bestand & Preis aktualisiert um 2024-07-04 03:50:22

Aktualisieren

Teilenummer: TCA6416AZQSR

AiPCBA P/N: CM31415276

Hersteller: TI

Preis
€

1.38

Gesamt: 16,482 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

TCA6416AZQSR Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

Schnittstellen-ICs

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

24 Pin

Verpackung

BGA-24

Netzspannung

1.65V ~ 5.50V

Ausgang-Schnittstellen

16 Output

Taktfrequenz

400 kHz

Spannungsknoten

1.80 V, 2.70 V, 3.30 V, 3.60 V, 5.00 V

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

1.65V ~ 5.5V

Ähnliche Produkte anzeigen

TCA6416AZQSR Datenblatt-PDF

TCA6416AZQSR Datenblatt PDF

44 Pages, 1301 KB

2015/09/19

Ansicht

TCA6416AZQSR Anderes Datenblatt

33 Pages, 873 KB

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

TCA6416AZQSR Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

TCA6416AZQSR Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

TCA6416AZQSR Datenblatt >

Funktionsübersicht

Description
The TCA6416A is a 24-pin device that provides 16-bits of general purpose parallel input/output (I/O)
expansion for the two-line bidirectional I2C bus (or SMBus) protocol. The device can operate with a
power supply voltage ranging from 1.65 V to 5.5 V on the I2C bus side (VCCI) and a power supply voltage ranging from 1.65 V to 5.5 V on the P-port side(VCCP).
Features
• I2C to Parallel Port Expander
• Operating Power-Supply Voltage Range of 1.65 V to 5.5 V
• Allows Bidirectional Voltage-Level Translation and GPIO Expansion Between 1.8-V, 2.5-V, 3.3-V, and 5-V I2C Bus and P-Ports
• Low Standby Current Consumption of 3 μA
• 5-V Tolerant I/O Ports
• 400-kHz Fast I2C Bus
• Hardware Address Pin Allows Two TCA6416A
Devices on the Same I2C/SMBus Bus
• Active-Low Reset Input (RESET)
• Open-Drain Active-Low Interrupt Output (INT)
• Input/Output Configuration Register
• Polarity Inversion Register
• Internal Power-On Reset
• Power-Up With All Channels Configured as Inputs
• No Glitch On Power Up
• Noise Filter on SCL/SDA Inputs
• Latched Outputs With High-Current Drive Maximum Capability for Directly Driving LEDs
• Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II
• ESD Protection Exceeds JESD 22
– 2000-V Human-Body Model (A114-A)
– 200-V Machine Model (A115-A)
– 1000-V Charged-Device Model (C101)
Applications
• Servers
• Routers (Telecom Switching Equipment)
• Personal Computers
• Personal Electronics (For Example, Gaming Consoles)
• Industrial Automation
• Products With GPIO-Limited Processors

TCA6416AZQSR Datenblatt >
