Name: TC670ECHTR
Brand: Microchip
SKU: CM14574196
Price: 1.08 USD
Availability: InStock

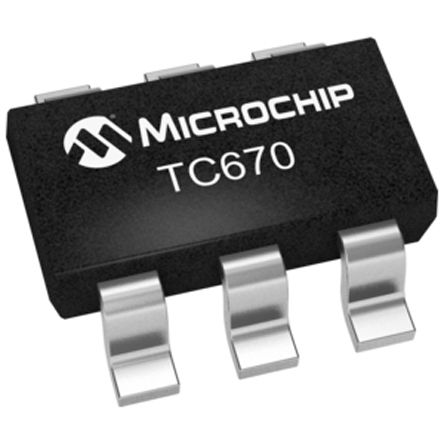

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

TC670ECHTR Microchip

Hersteller:
Microchip
Hersteller-Nr:
TC670ECHTR
AiPCBA-Teilenummer:
CM14574196
Preis (EUR):
€

1.08
AiPCBA-Lager:
1,750 Stk
Versendet von:
Verfügbarkeit:
1,048 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Leistungs- und Energiemonitor
Produktbeschreibung:
Fan Control, Temp Monitor -40℃ ~ 85℃ Internal Sensor Open Drain Output SOT-23-6
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

TC670ECHTR Kaufen TC670ECHTR Bestand & Preis aktualisiert um 2024-07-04 03:50:22

Aktualisieren

Teilenummer: TC670ECHTR

AiPCBA P/N: CM14574196

Hersteller: Microchip

Preis
€

1.08

Gesamt: 2,798 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

TC670ECHTR Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Microchip

Kategorie

Leistungs- und Energiemonitor

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

6 Pin

Verpackung

SOT-23-6

Netzspannung

3.00V (min)

Betriebsspannung

3V ~ 5.5V

Ausgang-Schnittstellen

1 Output

Eingangsspannung (DC)

6.30 V

Ausgangsspannung

0.3 mV

Ausgangsstrom

0.025 A

Versorgungsstrom

150 μA

Anzahl der Kanäle

1 Channel

Pinzahl

6 Position

Schwellenspannung

124 mV

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Richtigkeit

±10 %

Versorgungsspannung

3V ~ 5.5V

Versorgungsspannung (max.)

5.5 V

Versorgungsspannung (Min)

3 V

Ähnliche Produkte anzeigen

TC670ECHTR Datenblatt-PDF

TC670ECHTR Datenblatt PDF

14 Pages, 355 KB

2003/01/28

Ansicht

TC670ECHTR Benutzerreferenzhandbuch

36 Pages, 532 KB

2010/05/20

Ansicht

TC670ECHTR Anderes Datenblatt

15 Pages, 283 KB

2018/03/13

Ansicht

TC670ECHTR Notizdatei

2 Pages, 111 KB

2016/10/11

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

3.1 mm

Breite

1.75 mm

Höhe

1.3 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

TC670ECHTR Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/12/17

TC670ECHTR Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

TC670ECHTR Datenblatt >

Funktionsübersicht

The TC670ECHTR is an integrated Fan Speed Sensor predicts or detects fan failure, preventing thermal damage to systems with cooling fans. When the fan speed falls below user-specified level, the TC670 asserts an ALERT signal. With this design, a critical minimum fan speed is determined by the user. The fan alert level is then set with a resistor divider on the THRESHOLD pin (Pin 1) of the TC670. When the minimum fan speed is reached, the ALERT pin (Pin 5) changes from a digital high to low. This failure detection works with all linear-controlled 2-wire fans. The TC670 eliminates the need for 3-wire fan solutions. A CLEAR option can be used to reset the ALERT signal, allowing the flexibility of connecting the ALERT output of the TC670 with other ALERT/FAULT interrupts in the system. This feature can be implemented so that false fan fault conditions do not initiate system shutdown.
Fan wear-out detection for 2-wire linear-controlled fans
Replacement system for 3-wire fans
Fan alert signal when fan speed is below programmed threshold
CLEAR capability for eliminating false alarm
90µA Typical low operating current

TC670ECHTR Datenblatt >
