Name: TC4468CPD
Brand: Microchip
SKU: CM11846020
Price: 6.71 USD
Availability: InStock

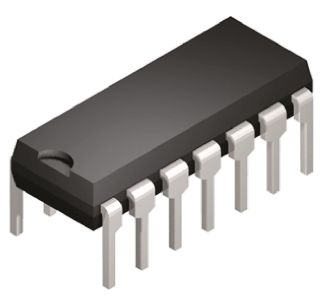

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

TC4468CPD Microchip

Hersteller:
Microchip
Hersteller-Nr:
TC4468CPD
AiPCBA-Teilenummer:
CM11846020
Preis (EUR):
€

6.71
AiPCBA-Lager:
250 Stk
Versendet von:
Verfügbarkeit:
194 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
FET-Treiber
Produktbeschreibung:
TC4468CPD, Quad MOSFET Power Driver 1.2A, 4.5 to 18V, Non-Inverting, 14Pin PDIP
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

TC4468CPD Kaufen TC4468CPD Bestand & Preis aktualisiert um 2024-07-01 03:50:22

Aktualisieren

Teilenummer: TC4468CPD

AiPCBA P/N: CM11846020

Hersteller: Microchip

Preis
€

6.71

Gesamt: 444 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/06 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

TC4468CPD Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Microchip

Kategorie

FET-Treiber

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

14 Pin

Verpackung

PDIP-14

Netzspannung

4.50V (min)

Betriebsspannung

4.5V ~ 18V

Anstieg- und Abfallzeit

15 ns

Ausgang-Schnittstellen

4 Output

Ausgangsspannung

18.0 V

Ausgangsstrom

1.2 A

Versorgungsstrom

4.00 mA

Anzahl der Kanäle

4 Channel

Pinzahl

14 Position

Verlustleistung

0.8 W

Anstiegszeit

50ns (Max)

Abfallzeit

50ns (Max)

Abfallzeit (max.)

25 ns

Abfallzeit (max.)

25 ns

Betriebstemperatur (max.)

70 ℃

Betriebstemperatur (Min)

0 ℃

Verlustleistung (max)

800 mW

Versorgungsspannung

4.5V ~ 18V

Versorgungsspannung (max.)

18 V

Versorgungsspannung (Min)

4.5 V

Ähnliche Produkte anzeigen

TC4468CPD Datenblatt-PDF

TC4468CPD Datenblatt PDF

22 Pages, 378 KB

2012/12/13

Ansicht

TC4468CPD Anderes Datenblatt

23 Pages, 381 KB

2018/03/13

Ansicht

TC4468CPD Diagramme zeichnen

1 Pages, 103 KB

2012/05/07

Ansicht

TC4468CPD Anwendungshinweis

18 Pages, 513 KB

2003/12/29

Ansicht

TC4468CPD Notizdatei

2 Pages, 111 KB

2016/10/11

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

19.05 mm

Breite

6.35 mm

Höhe

3.3 mm

Betriebstemperatur

0℃ ~ 70℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

TC4468CPD Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/12/17

TC4468CPD Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

TC4468CPD Datenblatt >

Funktionsübersicht

The TC4468CPD is a logic-input CMOS Quad Driver with 1.2A peak drive capability. Unlike other MOSFET driver, this device has two inputs for each output. The input is configured as logic gates - NAND. The TC4468 driver can continuously source up to 250mA into ground referenced loads. This device is ideal for direct driving low current motors or driving MOSFETs in H-bridge configuration for higher current motor drive. Having the logic gates onboard the driver can help to reduce component count in many designs The TC4468 device is very robust and highly latch-up resistant. It can tolerate up to 5V of noise spiking on the ground line and can handle up to 0.5A of reverse current on the driver outputs.
1.2A High peak output current
75ns Short, equal delay times
Latch-proof - Will withstand 500mA inductive kickback
2kV ESD protection on all pins

TC4468CPD Datenblatt >
