Name: STB30NF20
Brand: ST Microelectronics
SKU: CM21075775
Price: 2.4 USD
Availability: InStock

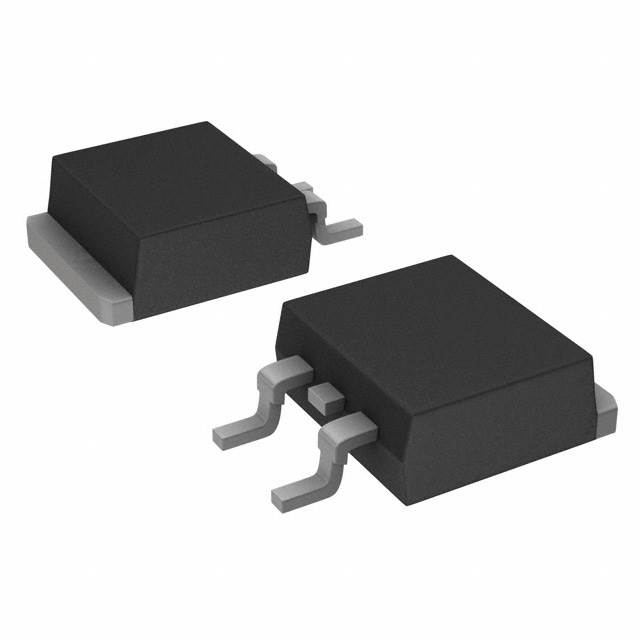

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

STB30NF20 ST Microelectronics

Hersteller:
ST Microelectronics
Hersteller-Nr:
STB30NF20
AiPCBA-Teilenummer:
CM21075775
Preis (EUR):
€

2.40
AiPCBA-Lager:
9,500 Stk
Versendet von:
Verfügbarkeit:
7,479 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
MOSFETs
Produktbeschreibung:
STMICROELECTRONICS STB30NF20 MOSFET Transistor, N Channel, 30A, 200V, 0.065Ω, 10V, 3V
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

STB30NF20 Kaufen STB30NF20 Bestand & Preis aktualisiert um 2024-07-04 03:50:22

Aktualisieren

Teilenummer: STB30NF20

AiPCBA P/N: CM21075775

Hersteller: ST Microelectronics

Preis
€

2.40

Gesamt: 16,979 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

STB30NF20 Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ST Microelectronics

Kategorie

MOSFETs

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

2 Pin

Verpackung

TO-263-3

Anzahl der Kanäle

1 Channel

Pinzahl

2 Position

Drain-Source-Widerstand

0.065 Ω

Polarität

N-Channel

Verlustleistung

125 W

Schwellenspannung

3 V

Drain-Source-Spannung (Vds)

200 V

Anstiegszeit

15.7 ns

Eingangskapazität (Ciss)

1597pF @25V(Vds)

Eingangsleistung (max.)

125 W

Abfallzeit

8.8 ns

Betriebstemperatur (max.)

150 ℃

Betriebstemperatur (Min)

-55 ℃

Verlustleistung (max)

125W (Tc)

Ähnliche Produkte anzeigen

STB30NF20 Datenblatt-PDF

STB30NF20 Datenblatt PDF

16 Pages, 387 KB

2005/10/20

Ansicht

STB30NF20 Anderes Datenblatt

17 Pages, 373 KB

Ansicht

STB30NF20 Verpackung

14 Pages, 848 KB

2011/10/21

Ansicht

STB30NF20 Notizdatei

10 Pages, 778 KB

2013/09/27

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

10.4 mm

Breite

9.35 mm

Höhe

4.6 mm

Betriebstemperatur

-55℃ ~ 150℃ (TJ)

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

STB30NF20 Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/12/17

STB30NF20 Datenblatt >

Funktionsübersicht

The STB30NF20 is a STripFET™ II N-channel Power MOSFET with low gate charge. The device is realized with STMicroelectronics unique STripFET process has specifically been designed to minimize input capacitance and gate charge. It is suitable as primary switch in advanced high efficiency isolated DC-to-DC converters.
Gate charge minimized
100% Avalanche tested
Excellent figure of merit (RDC x Qg)
Very good manufacturing repeatability
Very low intrinsic capacitances
-55 to 150°C Operating junction temperature range

STB30NF20 Datenblatt >
