Name: SN75451BP
Brand: TI
SKU: CM779200
Price: 0.66 USD
Availability: InStock

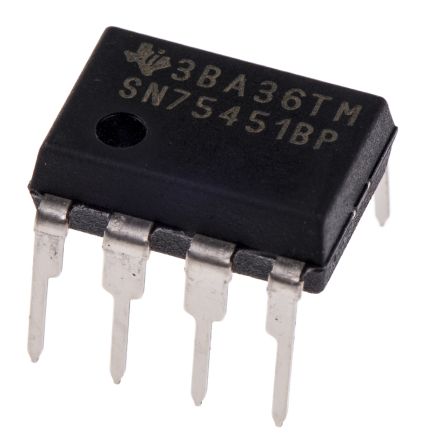

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

SN75451BP TI

Hersteller:
TI
Hersteller-Nr:
SN75451BP
AiPCBA-Teilenummer:
CM779200
Preis (EUR):
€

0.66
AiPCBA-Lager:
292 Stk
Versendet von:
Verfügbarkeit:
199 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
FET-Treiber
Produktbeschreibung:
Peripheral Driver, Power, 2Outputs, 4.75V to 5.25V supply, 30V/400mA out, DIP-8
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

SN75451BP Kaufen SN75451BP Bestand & Preis aktualisiert um 2024-07-04 03:50:22

Aktualisieren

Teilenummer: SN75451BP

AiPCBA P/N: CM779200

Hersteller: TI

Preis
€

0.66

Gesamt: 491 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

SN75451BP Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

FET-Treiber

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

8 Pin

Verpackung

PDIP-8

Netzspannung

4.75V (min)

Anstieg- und Abfallzeit

5ns, 7ns

Ausgang-Schnittstellen

2 Output

Ausgangsspannung

30 V

Ausgangsstrom

400 mA

Versorgungsstrom

65 mA

Verlustleistung

1000 mW

Laufwerk/Paket

Eingangsspannung (max)

5.5 V

Betriebstemperatur (max.)

70 ℃

Betriebstemperatur (Min)

0 ℃

Verlustleistung (max)

1 W

Versorgungsspannung

4.75V ~ 5.25V

Versorgungsspannung (max.)

5.25 V

Versorgungsspannung (Min)

4.75 V

Eingangsspannung

5.5 V

Ähnliche Produkte anzeigen

SN75451BP Datenblatt-PDF

SN75451BP Datenblatt PDF

30 Pages, 1252 KB

2016/05/06

Ansicht

SN75451BP Anderes Datenblatt

19 Pages, 564 KB

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

9.81 mm

Breite

6.35 mm

Höhe

4.57 mm

Betriebstemperatur

0℃ ~ 70℃ (TA)

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

SN75451BP Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/06/15

SN75451BP Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

SN75451BP Datenblatt >

Funktionsübersicht

The SN75451BP is a Dual Peripheral Driver, designed for use in systems that employ TTL logic. This family is functionally interchangeable with and replaces the SN75450 family and the SN75450A family devices manufactured previously. The speed of the devices is equal to that of the SN75450 family and the parts are designed to ensure freedom from latch-up. Diode-clamped inputs simplify circuit design. Typical applications include high-speed logic buffers, power drivers, relay drivers, lamp drivers, MOS drivers, line drivers and memory drivers. The SN75451BP dual peripheral AND, NAND or and NOR drivers, respectively (assuming positive logic), with the output of the logic gates internally connected to the bases of the npn output transistors.
Peripheral drivers for high-current switching at very high speeds
Characterized for use to 300mA
High-voltage outputs
No output latch-up at 20V (after conducting 300mA)
High-speed switching
Circuit flexibility for varied applications
TTL-compatible diode-clamped inputs
Standard supply voltages

SN75451BP Datenblatt >
