Name: SN65LVDM1677DGG
Brand: TI
SKU: CM8726211
Price: 6.21 USD
Availability: InStock

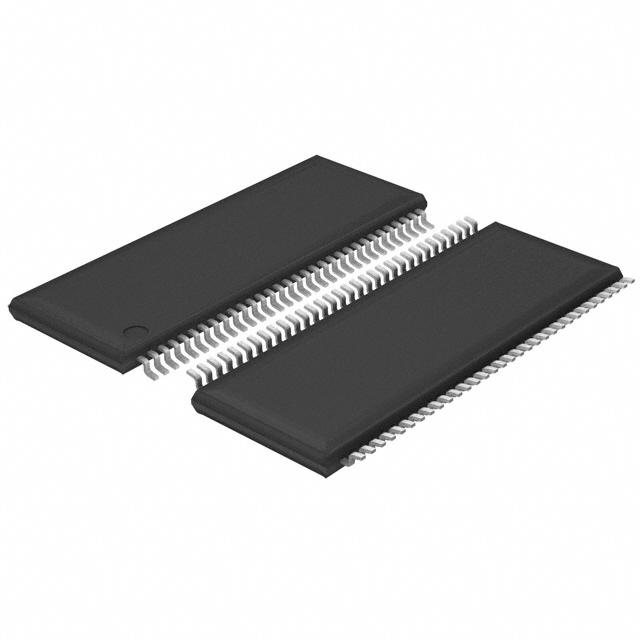

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

SN65LVDM1677DGG TI

Hersteller:
TI
Hersteller-Nr:
SN65LVDM1677DGG
AiPCBA-Teilenummer:
CM8726211
Preis (EUR):
€

6.21
AiPCBA-Lager:
76 Stk
Versendet von:
Verfügbarkeit:
81 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Schnittstellen-ICs
Produktbeschreibung:
LVDS Driver/Receiver 650Mbps 0.454V 64Pin TSSOP Tube
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

SN65LVDM1677DGG Kaufen SN65LVDM1677DGG Bestand & Preis aktualisiert um 2024-07-11 03:50:22

Aktualisieren

Teilenummer: SN65LVDM1677DGG

AiPCBA P/N: CM8726211

Hersteller: TI

Preis
€

6.21

Gesamt: 157 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/16 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

SN65LVDM1677DGG Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

Schnittstellen-ICs

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

64 Pin

Verpackung

TSSOP-64

Netzspannung

3.00V (min)

Versorgungsstrom

175 mA

Anzahl der Stromkreise

16 Circuit

Pinzahl

64 Position

Eingangsstrom

175 mA

Verlustleistung

2094 W

Datenübertragungsrate

650 Mbps

Eingangsstrom (Min)

20 μA

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

2094 mW

Versorgungsspannung

3V ~ 3.6V

Versorgungsspannung (max.)

3.3 V

Versorgungsspannung (Min)

3 V

Ähnliche Produkte anzeigen

SN65LVDM1677DGG Datenblatt-PDF

SN65LVDM1677DGG Datenblatt PDF

21 Pages, 457 KB

2008/03/13

Ansicht

SN65LVDM1677DGG Anderes Datenblatt

21 Pages, 762 KB

Ansicht

SN65LVDM1677DGG Andere Referenzen

1 Pages, 141 KB

2011/06/15

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

17 mm

Breite

6.1 mm

Höhe

1.15 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

SN65LVDM1677DGG Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

SN65LVDM1677DGG Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

HK STC Lizenz

NLR

SN65LVDM1677DGG Datenblatt >

Funktionsübersicht

The SN65LVDM1676 and SN65LVDM1677 (integrated termination) are sixteen differential line transmitters or receivers (tranceivers) that use low-voltage differential signaling (LVDS) to achieve signaling rates up to 200 Mbps per transceiver configured as a receiver and up to 650 Mbps per transceiver configured as a transmitter. These products are similar to TIA/EIA-644 standard compliant devices (SN65LVDS) counterparts except that the output current of the drivers are doubled. This modification provides a minimum differential output voltage magnitude of 247 mV into a 50- load and allows double-terminated lines and half-duplex operation. The receivers detect a voltage difference of 100 mV with up to 1 V of ground potential difference between a transmitter and receiver.
The intended application of this device and signaling technique is for point-to-point baseband data transmission over controlled impedance media of approximately 100 . The transmission media may be printed-circuit board traces, backplanes, or cables. The large number of transceivers integrated into the same substrate along with the low pulse skew of balanced signaling, allows extremely precise timing alignment of clock and data for synchronous parallel data transfers. (Note: The ultimate rate and distance of data transfer is dependent upon the attenuation characteristics of the media, the noise coupling to the environment, and other system characteristics.)
The SN65LVDM1676 and SN65LVDM1677 are characterized for operation from -40°C to 85°C.

SN65LVDM1677DGG Datenblatt >
