Name: PCA8574APW
Brand: NXP
SKU: CM121981734
Price: 3.3 USD
Availability: InStock

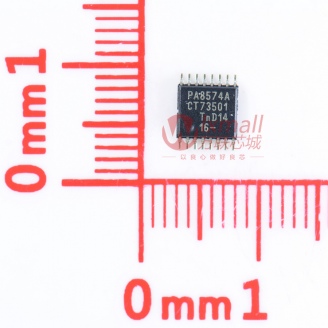

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

PCA8574APW NXP

Hersteller:
NXP
Hersteller-Nr:
PCA8574APW
AiPCBA-Teilenummer:
CM121981734
Preis (EUR):
€

3.30
AiPCBA-Lager:
1,058 Stk
Versendet von:
Verfügbarkeit:
423 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktbeschreibung:
I2C GPIO Expander 5.5V 16Pin TSSOP
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

PCA8574APW Kaufen PCA8574APW Bestand & Preis aktualisiert um 2024-07-05 03:50:22

Aktualisieren

Teilenummer: PCA8574APW

AiPCBA P/N: CM121981734

Hersteller: NXP

Preis
€

3.30

Gesamt: 1,481 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/10 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

PCA8574APW Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

NXP

Montagesmethoden

Surface Mount

3D-Modell

Anzahl von Pins

16 Pin

Verpackung

TSSOP-16

Ähnliche Produkte anzeigen

PCA8574APW Datenblatt-PDF

PCA8574APW Datenblatt PDF

8 Pages, 3541 KB

2014/07/29

Ansicht

PCA8574APW Benutzerreferenzhandbuch

64 Pages, 1364 KB

2011/03/09

Ansicht

PCA8574APW Anderes Datenblatt

63 Pages, 1566 KB

Ansicht

PCA8574APW Anwendungshinweis

11 Pages, 91 KB

2009/03/11

Ansicht

PCA8574APW Produktkatalog

27 Pages, 160 KB

2007/04/18

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Produktlebenszyklus

Unknown

Verpackungsmethoden

Tube

PCA8574APW Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

PCA8574APW Datenblatt >

Funktionsübersicht

Overview
The PCA8574/74A provides general-purpose remote I/O expansion via the two-wire bidirectional I²C‑bus (serial clock (SCL), serial data (SDA)).
The devices consist of eight quasi-bidirectional ports, 400 kHz I²C‑bus interface, three hardware address inputs and interrupt output operating between 2.3 V and 5.5 V. The quasi-bidirectional port can be independently assigned as an input to monitor interrupt status or keypads, or as an output to activate indicator devices such as LEDs. The system master can read from the input port or write to the output port through a single register.
The low current consumption of 4.5 μA (typical, static) is great for mobile applications and the latched output ports have 25 mA high current sink drive capability for directly driving LEDs.
The PCA8574 and PCA8574A are identical, except for the different fixed portion of the slave address. The three hardware address pins allow eight of each device to be on the same I²C‑bus, so there can be up to 16 of these I/O expanders PCA8574/74A together on the same I²C‑bus, supporting up to 128 I/Os (for example, 128 LEDs).
The active LOW open-drain interrupt output (INT) can be connected to the interrupt logic of the microcontroller and is activated when any input state differs from its corresponding input port register state. It is used to indicate to the microcontroller that an input state has changed and the device needs to be interrogated without the microcontroller continuously polling the input register via the I²C‑bus.
The internal Power-On Reset (POR) initializes the I/Os as inputs with a weak internal pull-up 100 μA current source.
MoreLess
## Features
* I²C‑bus to parallel port expander
* 400 kHz I²C‑bus interface (Fast-mode I²C‑bus)
* Operating supply voltage 2.3 V to 5.5 V with 5.5 V tolerant I/Os held to VDD with 100 μA current source
* 8-bit remote I/O pins that default to inputs at power-up
* Latched outputs with 25 mA sink capability for directly driving LEDs
* Total package sink capability of 200 mA
* Active LOW open-drain interrupt output
* Eight programmable slave addresses using three address pins
* Low standby current (4.5 μA typical)
* -40 °C to +85 °C operation
* ESD protection exceeds 2000 V HBM per JESD22-A114 and 1000 V CDM per JESD22-C101
* Latch-up testing is done to JEDEC standard JESD78 which exceeds 100 mA
* Packages offered: SO16, TSSOP16, SSOP20
## Target Applications
* LED signs and displays
* Servers
* Key pads
* Industrial control
* Medical equipment
* PLCs
* Cellular telephones
* Gaming machines
* Instrumentation and test measurement
## Features

PCA8574APW Datenblatt >
