Name: OP200AZ
Brand: ADI
SKU: CM2533729
Price: 2.74 USD
Availability: InStock

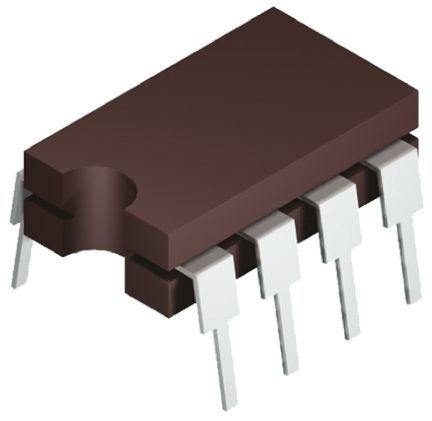

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

OP200AZ ADI

Kaum verfügbar

Hersteller:
ADI
Hersteller-Nr:
OP200AZ
AiPCBA-Teilenummer:
CM2533729
Preis (EUR):
€

2.74
AiPCBA-Lager:
3 Stk
Versendet von:
Verfügbarkeit:
37 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Operationsverstärker (Allzweck)
Produktbeschreibung:
ANALOG DEVICES OP200AZ Operational Amplifier, Dual, 2 Amplifier, 500kHz, 0.15V/µs, ± 3V to ± 18V, DIP, 8Pins
Dokumentation:
Datenblatt
3D-Modell

OP200AZ Kaufen OP200AZ Bestand & Preis aktualisiert um 2024-07-01 03:50:22

Aktualisieren

Teilenummer: OP200AZ

AiPCBA P/N: CM2533729

Hersteller: ADI

Preis
€

2.74

Gesamt: 40 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/06 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

OP200AZ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

Operationsverstärker (Allzweck)

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

8 Pin

Verpackung

CDIP-8

Versorgungsstrom

570 µA

Anzahl der Stromkreise

2 Circuit

Anzahl der Kanäle

2 Channel

Gleichtaktunterdrückung

130 dB

Bandbreite

500 kHz

Conversion-Rate

150 mV/μs

Verstärkungs-Bandbreite-Produkt

500 kHz

Eingangsimpedanz

125 GΩ

Eingangs-Offsetspannung

25 µV

Eingangs-Bias-Strom

100 pA

Betriebstemperatur (max.)

125 ℃

Betriebstemperatur (Min)

-55 ℃

Bandbreite gewinnen

0.5 MHz

Minimaler CMRR-Bereich

120 dB

Ähnliche Produkte anzeigen

OP200AZ Datenblatt-PDF

OP200AZ Datenblatt PDF

11 Pages, 123 KB

2016/10/25

Ansicht

OP200AZ Anderes Datenblatt

26 Pages, 171 KB

2008/07/18

Ansicht

OP200AZ Anwendungshinweis

28 Pages, 5302 KB

2003/05/06

Ansicht

OP200AZ Andere Referenzen

1 Pages, 129 KB

2011/06/15

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

10.29 mm

Breite

7.87 mm

Höhe

3.56 mm

Betriebstemperatur

-55℃ ~ 125℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

OP200AZ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

Non-Compliant

Bleifreier Status

Contains Lead

militärische Standardanforderungen

Yes

REACH SVHC Compliance Edition

2015/12/17

OP200AZ Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

OP200AZ Datenblatt >

Funktionsübersicht

Product Details
The OP200 is the first monolithic dual operational amplifier to offer OP77 type precision performance. Available in the industry standard 8-lead pinout, the OP200 combines precision performance with the space and cost savings offered by a dual amplifier.
The OP200 features an extremely low input offset voltage of less than 75 μV with a drift below 0.5 μV/°C, guaranteed over the full military temperature range. Open-loop gain of the OP200 exceeds 5,000,000 into a 10 kΩ load; input bias current is under 2 nA; CMRR is over 120 dB; and PSRR is below 1.8 μV/V. On-chip Zener zap trimming is used to achieve the extremely low input offset voltage of the OP200 and eliminates the need for offset pulling.
Power consumption of the OP200 is low, with each amplifier drawing less than 725 μA of supply current. The total current drawn by the dual OP200 is less than one-half that of a single OP07, yet the OP200 offers significant improvements over this industry-standard op amp. The voltage noise density of the OP200, 11 nV/√Hz at 1 kHz, is half that of most competitive devices.
The OP200 is an ideal choice for applications requiring multiple precision op amps and where low power consumption is critical.
For a quad precision op amp, see the OP400.
### Features and Benefits
Low input offset voltage: 75 μV maximum
Low offset voltage drift, over −55°C < TA < +125°C
0.5 μV/°C maximum
Low supply current (per amplifier): 725 μA maximum
High open-loop gain: 5000 V/mV minimum
Low input bias current: 2 nA maximum
Low noise voltage density: 11 nV/√Hz at 1 kHz
Stable with large capacitive loads: 10 nF typical

OP200AZ Datenblatt >
