Name: LPC1769FBD100
Brand: NXP
SKU: CM432462237
Price: 12.42 USD
Availability: InStock

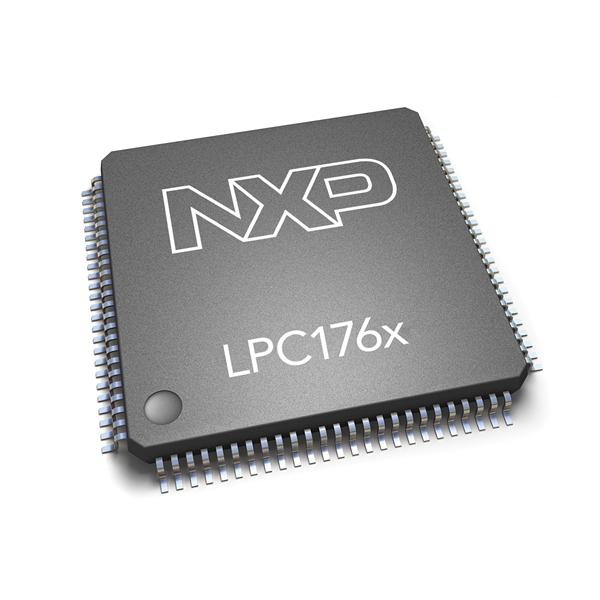

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

LPC1769FBD100 NXP

Hersteller:
NXP
Hersteller-Nr:
LPC1769FBD100
AiPCBA-Teilenummer:
CM432462237
Preis (EUR):
€

12.42
AiPCBA-Lager:
252 Stk
Versendet von:
Verfügbarkeit:
179 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktbeschreibung:
32Bit, FLASH, 120MHz, RISC MICROCONTROLLER, PQFP100, 14 X 14MM, 1.4MM HEIGHT, ROHS COMPLIANT, PLASTIC, SOT-407-1, MS-026, LQFP-100
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

LPC1769FBD100 Kaufen LPC1769FBD100 Bestand & Preis aktualisiert um 2024-07-04 03:50:22

Aktualisieren

Teilenummer: LPC1769FBD100

AiPCBA P/N: CM432462237

Hersteller: NXP

Preis
€

12.42

Gesamt: 431 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

LPC1769FBD100 Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

NXP

Montagesmethoden

Surface Mount

3D-Modell

Anzahl von Pins

100 Pin

Verpackung

LQFP-100

RAM-Größe

64 KB

FLASH-Speicherkapazität

512 kB

Anzahl der ADC

1 ADC

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

1500 mW

Anzahl der DACs

1 DAC

Versorgungsspannung (max.)

3.6 V

Versorgungsspannung (Min)

2.4 V

Ähnliche Produkte anzeigen

LPC1769FBD100 Datenblatt-PDF

LPC1769FBD100 Datenblatt PDF

22 Pages, 117 KB

2010/02/03

Ansicht

LPC1769FBD100 Benutzerreferenzhandbuch

851 Pages, 4467 KB

2016/12/19

Ansicht

LPC1769FBD100 Anderes Datenblatt

90 Pages, 1430 KB

2014/06/19

Ansicht

LPC1769FBD100 Anwendungshinweis

21 Pages, 355 KB

2010/06/11

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Produktlebenszyklus

Unknown

LPC1769FBD100 Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

LPC1769FBD100 Datenblatt >

Funktionsübersicht

Overview
The LPC1769 is a Cortex-M3 microcontroller for embedded applications featuring a high level of integration and low power consumption at frequencies of 120 MHz. Features include 512 kB of flash memory, 64 kB of data memory, Ethernet MAC, USB Device/Host/OTG, 8-channel DMA controller, 4 UARTs, 2 CAN channels, 3 SSP/SPI, 3 I2C, I2S, 8-channel 12-bit ADC, 10-bit DAC, motor control PWM, Quadrature Encoder interface, 4 general purpose timers, 6-output general purpose PWM, ultra-low power Real-Time Clock with separate battery supply, and up to 70 general purpose I/O pins. The LPC1769 is pin-compatible to the 100-pin LPC2368 ARM7 MCU
MoreLess
## Features
* ARM Cortex-M3 processor, running at frequencies of up to 120 MHz
* ARM Cortex-M3 built-in Nested Vectored Interrupt Controller (NVIC)
* Up to 512 kB on-chip flash programming memory
* Up to 64 kB On-chip SRAM
* In-System Programming (ISP) and In-Application Programming (IAP)
* Eight channel General Purpose DMA controller (GPDMA)
* Ethernet MAC with RMII interface and dedicated DMA controller
* USB 2.0 full-speed device/Host/OTG controller
* Four UARTs with fractional baud rate generation, internal FIFO, and DMA support
* CAN 2.0B controller with two channels
* SPI controller with synchronous, serial, full duplex communication
* Two SSP controllers with FIFO and multi-protocol capabilities
* Three enhanced I2C bus interfaces
* I2S (Inter-IC Sound) interface
* 70 General Purpose I/O (GPIO) pins with configurable pull-up/down resistors
* 12-bit/8-ch Analog/Digital Converter (ADC) with conversion rates up to 200 kHz
* 10-bit Digital/Analog Converter (DAC) with dedicated conversion timer and DMA
* Four general purpose timers/counters
* One motor control PWM with support for three-phase motor control
* Quadrature encoder interface that can monitor one external quadrature encoder
* One standard PWM/timer block with external count input
* Low power RTC with a separate power domain and dedicated oscillator
* WatchDog Timer (WDT)
* ARM Cortex-M3 system tick timer, including an external clock input option
* Repetitive interrupt timer provides programmable and repeating timed interrupts
* Each peripheral has its own clock divider for further power savings
* Standard JTAG test/debug interface for compatibility with existing tools
* Integrated PMU (Power Management Unit)
* Four reduced power modes: Sleep, Deep-sleep, Power-down, and Deep power-down
* Single 3.3 V power supply (2.4 V to 3.6 V)
* Four external interrupt inputs configurable as edge/level sensitive
* Non-maskable Interrupt (NMI) input
* Wake-up Interrupt Controller (WIC)
* Processor wake-up from Power-down mode via any interrupt
* Brownout detect with separate threshold for interrupt and forced reset
* Power-On Reset (POR)
* Crystal oscillator with an operating range of 1 MHz to 25 MHz
* 4 MHz internal RC oscillator trimmed to 1 % accuracy
* Code Read Protection (CRP) with different security levels
* Unique device serial number for identification purposes
## Target Applications
* eMetering
* Lighting
* Industrial networking
* Alarm systems
* White goods
* Motor control
## Features
