Name: LNK362PN
Brand: Power Integrations
SKU: CM18483704
Price: 0.59 USD
Availability: InStock

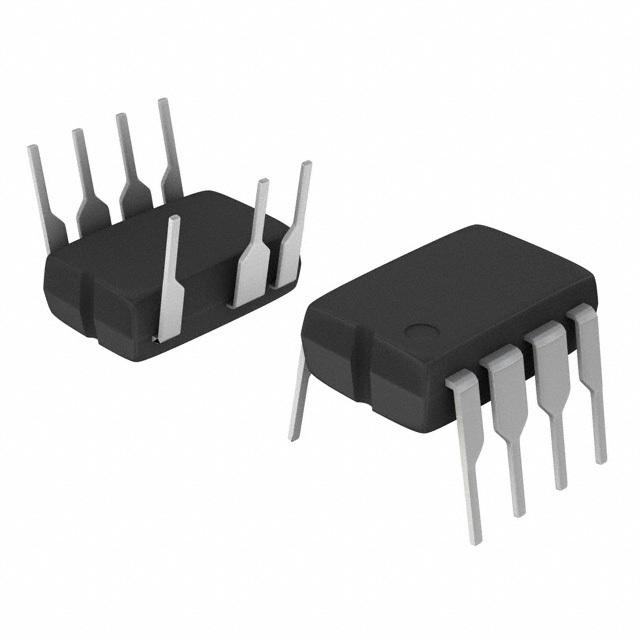

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

LNK362PN Power Integrations

Hersteller:
Power Integrations
Hersteller-Nr:
LNK362PN
AiPCBA-Teilenummer:
CM18483704
Preis (EUR):
€

0.59
AiPCBA-Lager:
460 Stk
Versendet von:
Verfügbarkeit:
287 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
AC-DC-Wandler
Produktbeschreibung:
AC-DC Off-Line Switcher IC, LinkSwitch-TN Family, Flyback, 85VAC - 265VAC, 2.6W, DIP-7
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

LNK362PN Kaufen LNK362PN Bestand & Preis aktualisiert um 2024-07-11 03:50:22

Aktualisieren

Teilenummer: LNK362PN

AiPCBA P/N: CM18483704

Hersteller: Power Integrations

Preis
€

0.59

Gesamt: 747 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/16 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

LNK362PN Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Power Integrations

Kategorie

AC-DC-Wandler

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

7 Pin

Verpackung

DIP-8

Netzspannung

265V (max)

Nennleistung

2.8 W

Ausgangsspannung

700 V

Durchschlagspannung

700 V

Versorgungsstrom

250 µA

Pinzahl

7 Position

Ausgangsleistung

2.6 W

Schaltfrequenz

132 kHz

Auslastungsgrad

60 %

Eingangsspannung (AC max)

265 v

Eingangsspannung (AC Min)

85 v

Betriebstemperatur (max.)

150 ℃

Betriebstemperatur (Min)

-40 ℃

Ähnliche Produkte anzeigen

LNK362PN Datenblatt-PDF

LNK362PN Datenblatt PDF

16 Pages, 784 KB

2008/11/18

Ansicht

LNK362PN Notizdatei

6 Pages, 703 KB

2019/04/11

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

9.83 mm

Breite

6.6 mm

Höhe

3.68 mm

Betriebstemperatur

-40℃ ~ 150℃ (TJ)

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

LNK362PN Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

LNK362PN Datenblatt >

Funktionsübersicht

The LNK362PN is an energy-efficient low power offline Switcher IC incorporates a 700V power MOSFET, oscillator, simple ON/OFF control scheme, a high-voltage switched current source, frequency jittering, cycle-by-cycle current limit and thermal shutdown circuitry onto a monolithic IC. The start-up and operating power are derived directly from the DRAIN pin, eliminating the need for a bias winding and associated circuitry. It combines a high-voltage power MOSFET switch with a power supply controller in one device. Unlike conventional PWM controllers, a simple ON/OFF control regulates the output voltage. The controller consists of an oscillator, feedback circuit, 5.8V regulator, bypass pin undervoltage circuit, over temperature protection, frequency jittering, current limit circuit and leading edge blanking integrated with a 700V power MOSFET. It offers 2.8W adapter/open frame at 230VAC±15% and 2.6W adapter/open frame at 85 to 265VAC output power.
Fully integrated auto-restart for short circuit and open loop protection
Self-biased supply - Saves transformer auxiliary winding and associated bias supply components
Frequency jittering greatly reduces EMI
Lowest component count switcher solution
Universal input range allows worldwide operation
Simple ON/OFF control, no loop compensation needed
Eliminates bias winding
Very low component count - Higher reliability and single side printed circuit board
Auto-restart reduces delivered power by 95% during short circuit and open loop fault conditions
High bandwidth provides fast turn-ON with no overshoot and excellent transient load response
Easily meets all global energy efficiency regulations with no added components
ON/OFF control provides constant efficiency to light loads - Ideal for mandatory CEC regulations
5.8V Regulator and 6.3V shunt voltage clamp

LNK362PN Datenblatt >
