Name: LEV100A4ANG
Brand: TE Connectivity
SKU: CM17615788
Price: 13.04 USD
Availability: InStock

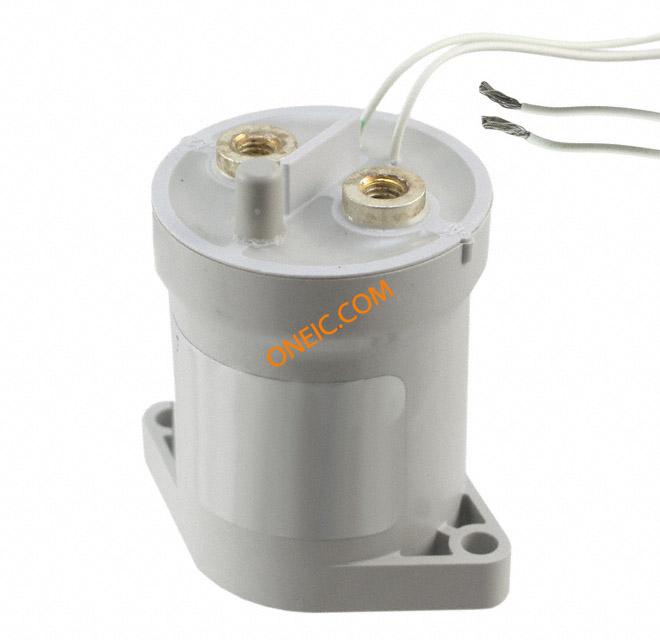

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

LEV100A4ANG TE Connectivity

Kaum verfügbar

Hersteller:
TE Connectivity
Hersteller-Nr:
LEV100A4ANG
AiPCBA-Teilenummer:
CM17615788
Preis (EUR):
€

13.04
AiPCBA-Lager:
18 Stk
Versendet von:
Verfügbarkeit:
44 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Leistungsrelais
Produktbeschreibung:
TE CONNECTIVITY / KILOVAC LEV100A4ANG Contactor, 900VDC, 1Pole, SPST-NO, Panel, 100A
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

LEV100A4ANG Kaufen LEV100A4ANG Bestand & Preis aktualisiert um 2024-07-04 03:50:22

Aktualisieren

Teilenummer: LEV100A4ANG

AiPCBA P/N: CM17615788

Hersteller: TE Connectivity

Preis
€

13.04

Gesamt: 62 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

LEV100A4ANG Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

TE Connectivity

Kategorie

Leistungsrelais

3D-Modell

Montagesmethoden

Panel

Anzahl von Pins

2 Pin

Verpackung

Netzspannung

900 V

Nennspannung (DC)

900 V

Betriebsspannung

900 VDC

Nennstrom

100 A

Kontakt-Typ

SPST-NO

Versorgungsstrom

461 mA

Die Anzahl der Bits

1 Bit

Kontaktnennstrom

500 A

Spulenspannung

12 VDC

Spulenstrom

461 mA

Spulenleistung (DC)

5.50 W

Spulenwiderstand

26 Ω

Stromwert (max)

100 A

Spulenspannung (DC)

12 V

Spulenleistung

5.5 W

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Spannungswert

900 VDC

Nennspannung (DC max)

900 V

Ähnliche Produkte anzeigen

LEV100A4ANG Datenblatt-PDF

LEV100A4ANG Datenblatt PDF

6 Pages, 165 KB

2008/04/14

Ansicht

LEV100A4ANG Anderes Datenblatt

8 Pages, 334 KB

2016/04/22

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Höhe

58.0 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Bulk

LEV100A4ANG Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

ELV-Standard

Compliant

REACH SVHC-Standard

No SVHC

HTS Code

8536490075

LEV100A4ANG Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

LEV100A4ANG Datenblatt >

Funktionsübersicht

The LEV100A4ANG is a Bottom-mount Contactor with SPST-NO-DM contact, compact epoxy-sealed resin enclosure, M5 x 10 power terminals and without stripped wires. This LEV100-series features hermetically sealed intrinsically safe, operates in explosive/harsh environments without oxidation or contamination of contacts, including long periods of non-operation. Robust integral mounting plate on bottom of enclosure accepts two M4 screws. 8kV isolation between open contacts permits use for high voltage isolation and carry. Designed and built in accordance to AIAG QS9000.
15" Coil wire length
Nitrogen-filled contact chamber
Flying leads for coil connections
Load terminals threaded for M5 bolts
* 10W Maximum coil power
40ms Operate and 10ms release maximum time
-40 to 85°C Operating temperature range

LEV100A4ANG Datenblatt >
