Name: ISL6537ACRZ
Brand: Intersil
SKU: CM101238803
Price: 5.74 USD
Availability: InStock

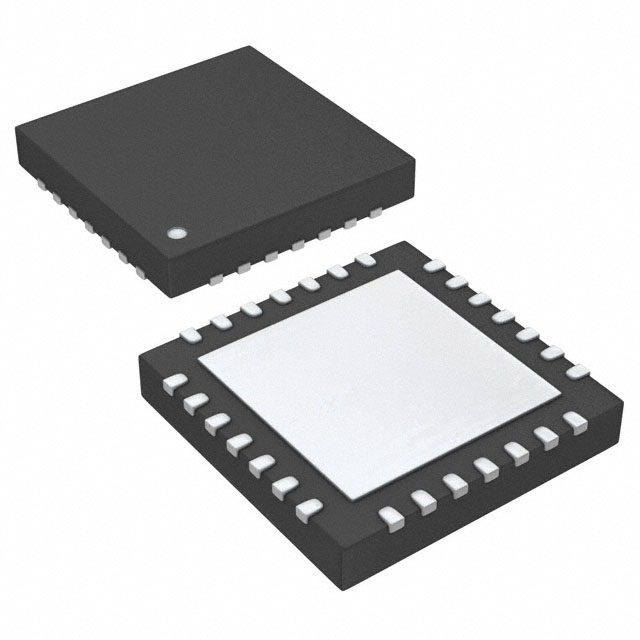

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

ISL6537ACRZ Intersil

Hersteller:
Intersil
Hersteller-Nr:
ISL6537ACRZ
AiPCBA-Teilenummer:
CM101238803
Preis (EUR):
€

5.74
AiPCBA-Lager:
884 Stk
Versendet von:
Verfügbarkeit:
407 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Energieverwaltung
Produktbeschreibung:
Voltage Mode PWM Controller 0.8V to 5.5V/0.4V to 2.75V/0.8V 250kHz 28Pin QFN EP Tube
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

ISL6537ACRZ Kaufen ISL6537ACRZ Bestand & Preis aktualisiert um 2024-07-11 03:50:22

Aktualisieren

Teilenummer: ISL6537ACRZ

AiPCBA P/N: CM101238803

Hersteller: Intersil

Preis
€

5.74

Gesamt: 1,291 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/16 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

ISL6537ACRZ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Intersil

Kategorie

Energieverwaltung

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

28 Pin

Verpackung

QFN-28

Ausgang-Schnittstellen

4 Output

Versorgungsstrom

7 mA

Schaltfrequenz

250 kHz

Maximaler Arbeitszyklus

100 %

Betriebstemperatur (max.)

70 ℃

Betriebstemperatur (Min)

0 ℃

Ähnliche Produkte anzeigen

ISL6537ACRZ Datenblatt-PDF

ISL6537ACRZ Datenblatt PDF

16 Pages, 404 KB

2001/10/17

Ansicht

ISL6537ACRZ Anderes Datenblatt

16 Pages, 409 KB

2001/10/17

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

6 mm

Breite

6 mm

Höhe

0.95 mm

Betriebstemperatur

0℃ ~ 70℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

ISL6537ACRZ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

ISL6537ACRZ Datenblatt >

Funktionsübersicht

The ISL6537A provides a complete ACPI compliant power solution for up to 4 DIMM dual channel DDR/DDR2 Memory systems. Included are both a synchronous buck controller to supply VDDQ during S0/S1 and S3 states. During S0/S1 state, a fully integrated sink-source regulator generates an accurate (VDDQ/2) high current VTT voltage without the need for a negative supply. A buffered version of the VDDQ/2 reference is provided as VREF. A second PWM controller, which requires external MOSFET drivers, is available for regulation of the GMCH Core voltage. An LDO controller is also integrated for the CPU VTT termination voltage regulation and the DAC.
Features
• Generates 5 Regulated Voltages
- Synchronous Buck PWM Controller for DDR VDDQ
- 3A Integrated Sink/Source Linear Regulator with Accurate VDDQ/2 Divider Reference for DDR VTT
- PWM Regulator for GMCH Core
- LDO Regulator for CPU/GMCH VTT Termination
- LDO Regulator for DAC
• ACPI Compliant Sleep State Control
• Glitch-Free Transitions During State Changes
• Integrated VREF Buffer
• VDDQ PWM Controller Drives Low Cost N-Channel MOSFETs
• 250kHz Constant Frequency Operation
- Both PWM Controllers are Phase Shifted 180°
• Tight Output Voltage Regulation
- All Outputs: ±2% Over Temperature
• Fully-Adjustable Outputs with Wide Voltage Range: Down to 0.8V Supports DDR and DDR2 Specifications
• Simple Single-Loop Voltage-Mode PWM Control Design
• Fast PWM Converter Transient Response
• Under and Overvoltage Monitoring
• OCP on the VDDQ Switching Regulator
• Integrated Thermal Shutdown Protection
• Pb-Free Plus Anneal Available (RoHS Compliant)
Applications
• Single and Dual Channel DDR Memory Power Systems in ACPI Compliant PCs
• Graphics Cards - GPU and Memory Supplies
• ASIC Power Supplies
• Embedded Processor and I/O Supplies
• DSP Supplies

ISL6537ACRZ Datenblatt >
