Name: IR2153PBF
Brand: Infineon
SKU: CM437554
Price: 1.27 USD
Availability: InStock

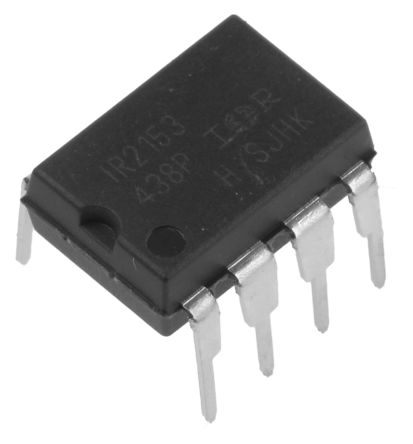

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

IR2153PBF Infineon

Hersteller:
Infineon
Hersteller-Nr:
IR2153PBF
AiPCBA-Teilenummer:
CM437554
Preis (EUR):
€

1.27
AiPCBA-Lager:
9,000 Stk
Versendet von:
Verfügbarkeit:
7,059 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
FET-Treiber
Produktbeschreibung:
MOSFET DRVR 600V 0.4A 2Out Hi/Lo Side Half Brdg Inv/Non-Inv 8Pin SOIC
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

IR2153PBF Kaufen IR2153PBF Bestand & Preis aktualisiert um 2024-07-04 03:50:22

Aktualisieren

Teilenummer: IR2153PBF

AiPCBA P/N: CM437554

Hersteller: Infineon

Preis
€

1.27

Gesamt: 16,059 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

IR2153PBF Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Infineon

Kategorie

FET-Treiber

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

8 Pin

Verpackung

PDIP-8

Netzspannung

10.0V (min)

Betriebsspannung

10V ~ 16.8V

Nennleistung

625 mW

Anstieg- und Abfallzeit

80ns, 45ns

Ausgang-Schnittstellen

2 Output

Ausgangsspannung

625.3 V

Versorgungsstrom

25 mA

Anzahl der Kanäle

2 Channel

Pinzahl

8 Position

Verlustleistung

1 W

Ruhestrom

950 µA

Anstiegszeit

150 ns

Abfallzeit

100 ns

Abfallzeit (max.)

100 ns

Abfallzeit (max.)

150 ns

Betriebstemperatur (max.)

125 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

1000 mW

Versorgungsspannung

10V ~ 15.6V

Versorgungsspannung (max.)

20 V

Versorgungsspannung (Min)

10 V

Ähnliche Produkte anzeigen

IR2153PBF Datenblatt-PDF

IR2153PBF Datenblatt PDF

9 Pages, 156 KB

2009/04/14

Ansicht

IR2153PBF Benutzerreferenzhandbuch

48 Pages, 7466 KB

2016/11/04

Ansicht

IR2153PBF Anderes Datenblatt

73 Pages, 3004 KB

Ansicht

IR2153PBF Anwendungshinweis

30 Pages, 426 KB

2007/09/02

Ansicht

IR2153PBF Notizdatei

4 Pages, 114 KB

2013/04/03

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

10.92 mm

Breite

7.11 mm

Höhe

5.33 mm

Betriebstemperatur

-40℃ ~ 125℃ (TJ)

Produktlebenszyklus

Not For New Designs

Verpackungsmethoden

Tube

IR2153PBF Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC Compliance Edition

2017/01/12

IR2153PBF Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

IR2153PBF Datenblatt >

Funktionsübersicht

The IR2153PBF is a self-oscillating Half-bridge Gate Driver IC incorporates a high voltage half-bridge gate driver with a front end oscillator similar to the industry standard CMOS 555 timer. The IC provides more functionality and is easier to use. A shutdown feature has been designed into the CT pin, so that both gate driver outputs can be disabled using a low voltage control signal. In addition the gate driver output pulse widths are the same once the rising under-voltage lockout threshold on VCC has been reached, resulting in a more stable profile of frequency vs. time at start-up. Noise immunity has been improved significantly, both by lowering the peak DI/DT of the gate driver and by increasing the under-voltage lockout hysteresis to 1V.
True micro power start-up
Tighter initial dead-time control
Low temperature coefficient dead time
Shutdown features on CT pin
Lower power level-shifting circuit
Constant LO, HO pulse widths at start-up
Low side output in phase with RT
Excellent latch immunity on all inputs and outputs
Finally special attention has been paid to maximizing the latch immunity of the device and providing comprehensive ESD protection all pins.

IR2153PBF Datenblatt >
