Name: ICL7660SIPA
Brand: Intersil
SKU: CM106656300
Price: 1.73 USD
Availability: InStock

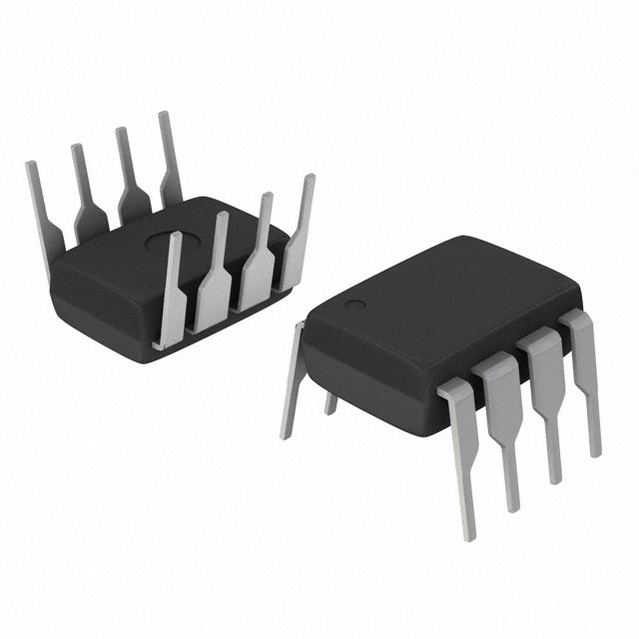

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

ICL7660SIPA Intersil

Hersteller:
Intersil
Hersteller-Nr:
ICL7660SIPA
AiPCBA-Teilenummer:
CM106656300
Preis (EUR):
€

1.73
AiPCBA-Lager:
1,024 Stk
Versendet von:
Verfügbarkeit:
363 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
DC-DC-Wandler
Produktbeschreibung:
Charge Pump INV/STPUP -1.5V to -12V/1.5V to 22.8V 45mA 8Pin PDIP
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

ICL7660SIPA Kaufen ICL7660SIPA Bestand & Preis aktualisiert um 2024-07-04 03:50:22

Aktualisieren

Teilenummer: ICL7660SIPA

AiPCBA P/N: CM106656300

Hersteller: Intersil

Preis
€

1.73

Gesamt: 1,387 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

ICL7660SIPA Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Intersil

Kategorie

DC-DC-Wandler

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

8 Pin

Verpackung

PDIP-8

Ausgang-Schnittstellen

1 Output

Ausgangsspannung

22.8 V

Ausgangsstrom

45 mA

Schaltfrequenz

10kHz, 35kHz

Eingangsspannung (max)

12 V

Eingangsspannung (Min)

1.5 V

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

40 ℃

Versorgungsspannung (max.)

12 V

Eingangsspannung

1.5V ~ 12V

Ähnliche Produkte anzeigen

ICL7660SIPA Datenblatt-PDF

ICL7660SIPA Datenblatt PDF

13 Pages, 379 KB

2014/12/22

Ansicht

ICL7660SIPA Anderes Datenblatt

13 Pages, 365 KB

2012/10/24

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

9.59 mm

Breite

7.11 mm

Höhe

5.33 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

ICL7660SIPA Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Contains Lead

ICL7660SIPA Datenblatt >

Funktionsübersicht

Super Voltage Converter
The ICL7660S Super Voltage Converter is a monolithic CMOS voltage conversion IC that guarantees significant
performance advantages over other similar devices. It is a direct replacement for the industry standard ICL7660 offering anextendedoperating supply voltage range up to 12V, with lowersupply current.No external diodeis needed for the ICL7660S. In addition, aFrequency Boost pinhas been incorporated to enable the user to achieve lower output impedance despite using smaller capacitors.
Features
• Guaranteed Lower Max Supply Current for All Temperature Ranges
• Wide Operating Voltage Range 1.5V to 12V
• 100% Tested at 3V
• No External Diode Over Full Temperature and Voltage Range
• Boost Pin (Pin 1) for Higher Switching Frequency
• Guaranteed Minimum Power Efficiency of 96%
• Improved Minimum Open Circuit Voltage Conversion Efficiency of 99%
• Improved SCR Latchup Protection
• Simple Conversion of +5V Logic Supply to±5V Supplies
• Simple Voltage Multiplication VOUT= (-)nVIN
• Easy to Use - Requires Only 2 External Non-Critical Passive Components
• Improved Direct Replacement for Industry Standard ICL7660 and Other Second Source Devices
Applications
• Simple Conversion of +5V to±5V Supplies
• Voltage Multiplication VOUT=±nVIN
• Negative Supplies for Data Acquisition Systems and Instrumentation
• RS232 Power Supplies
• Supply Splitter, VOUT=±VS/2

ICL7660SIPA Datenblatt >
