Name: HMC914LP4E
Brand: ADI
SKU: CM2306926
Price: 11.55 USD
Availability: InStock

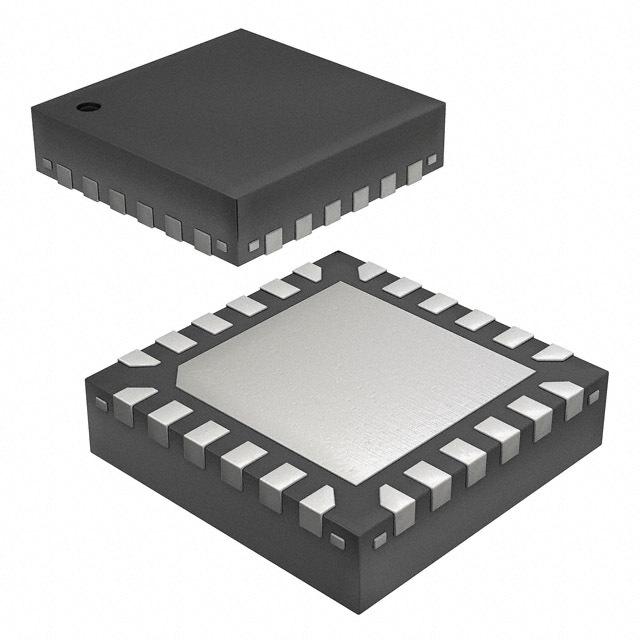

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

HMC914LP4E ADI

Hersteller:
ADI
Hersteller-Nr:
HMC914LP4E
AiPCBA-Teilenummer:
CM2306926
Preis (EUR):
€

11.55
AiPCBA-Lager:
276 Stk
Versendet von:
Verfügbarkeit:
200 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Operationsverstärker (Allzweck)
Produktbeschreibung:
SP Amp Limiting Amp Single 3.6V 24Pin QFN EP T/R
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

HMC914LP4E Kaufen HMC914LP4E Bestand & Preis aktualisiert um 2024-07-11 03:50:22

Aktualisieren

Teilenummer: HMC914LP4E

AiPCBA P/N: CM2306926

Hersteller: ADI

Preis
€

11.55

Gesamt: 476 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/16 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

HMC914LP4E Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

Operationsverstärker (Allzweck)

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

24 Pin

Verpackung

VFQFN-24

Versorgungsstrom

47 mA

Anzahl der Stromkreise

1 Circuit

Anzahl der Kanäle

1 Channel

Pinzahl

24 Position

Verlustleistung

0.54 W

Gewinn

32 dB

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung (max.)

3.6 V

Versorgungsspannung (Min)

3 V

Ähnliche Produkte anzeigen

HMC914LP4E Datenblatt-PDF

HMC914LP4E Anderes Datenblatt

36 Pages, 2034 KB

2012/03/19

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

HMC914LP4E Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Contains Lead

HMC914LP4E Datenblatt >

Funktionsübersicht

Product Details
HMC914LP4E is a limiting amplifier designed to support data transmission rates up to 12.5 Gbps. The amplifier can operate over a wide range of input voltage levels and provides constant-level differential output swing. HMC914LP4E features a loss of signal (LOS) indicator output where the input signal amplitude threshold level can be adjusted using the LOSTH pin. HMC914LP4E also features an output level control pin, VAC, which allows for loss compensation or for output signal level optimization. Differential output signal swing can be adjusted up to 750 mVp-p. An integrated DC offset compensation is also provided on chip. The HMC914LP4E provides an analog RSSI output voltage which is proportional to input signal amplitude.
All single-ended input signals are terminated with 50 ohms to +3.3V on-chip, and may be either AC or DC coupled. The outputs of the HMC914LP4E may be operated either differentially or single-ended. The HMC914LP4E operates from a single +3.3V DC supply and is available in a plastic RoHS compliant 4x4 mm SMT package.
Applications
SONET/SDH-Based Transmission Systems
OC-192 Fiber Optic Modules
10 Gigabit Ethernet
8x and 10x Fiber Channel
Wideband RF Gain Block
### Features and Benefits
Supports Data Rates up to 12.5 Gbps
Differential Small Signal Gain: 32 dB
Programmable Loss-of-Signal Detection (LOS)
Automatic Output Disable Mode
Adjustable Differential Saturated O/P Voltage
Swing up to 750 mV
Integrated DC Offset Correction
Received Signal Strength Indicator (RSSI) Output
24 Lead 4x4mm SMT Package: 16mm²

HMC914LP4E Datenblatt >
