Name: HMC788ALP2E
Brand: ADI
SKU: CM233091
Price: 6.38 USD
Availability: InStock

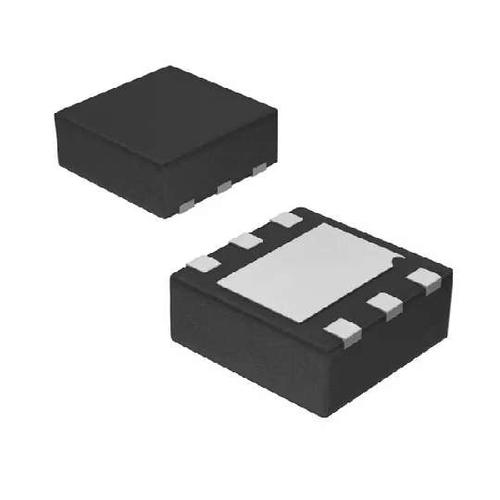

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

HMC788ALP2E ADI

Hersteller:
ADI
Hersteller-Nr:
HMC788ALP2E
AiPCBA-Teilenummer:
CM233091
Preis (EUR):
€

6.38
AiPCBA-Lager:
282 Stk
Versendet von:
Verfügbarkeit:
194 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
IC-Verstärker & RF-Module
Produktbeschreibung:
RF Amp Chip Single GP 10GHz 7V 6Pin DFN EP T/R
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

HMC788ALP2E Kaufen HMC788ALP2E Bestand & Preis aktualisiert um 2024-07-04 03:50:22

Aktualisieren

Teilenummer: HMC788ALP2E

AiPCBA P/N: CM233091

Hersteller: ADI

Preis
€

6.38

Gesamt: 476 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

HMC788ALP2E Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

IC-Verstärker & RF-Module

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

6 Pin

Verpackung

DFN-6

Frequenz

0Hz ~ 10GHz

Versorgungsstrom

76 mA

Anzahl der Kanäle

1 Channel

Pinzahl

6 Position

Verlustleistung

0.55 W

Gewinn

12 dB

Testfrequenz

6GHz ~ 10GHz

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

550 mW

Versorgungsspannung

5 V

Ähnliche Produkte anzeigen

HMC788ALP2E Datenblatt-PDF

HMC788ALP2E Datenblatt PDF

8 Pages, 663 KB

2013/12/31

Ansicht

HMC788ALP2E Anderes Datenblatt

16 Pages, 805 KB

2016/07/21

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

HMC788ALP2E Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Contains Lead

HMC788ALP2E Datenblatt >

Funktionsübersicht

Product Details
The HMC788A is a 0.01 GHz to 10 GHz, gain block, monolithic microwave integrated circuit (MMIC) amplifier using gallium arsenide (GaAs), pseudomorphic high electron mobility transistor (pHEMT) technology.
This 2 mm × 2 mm LFCSP amplifier can be used as either a cascadable 50 Ω gain stage, or to drive the local oscillator (LO) port of many of the single and double balanced mixers from Analog Devices, Inc. with up to 20 dBm output power.
The HMC788A offers 14 dB of gain and an output IP3 of 33 dBm while requiring only 76 mA from a 5 V supply. The Darlington feedback pair exhibits reduced sensitivity to normal process variations and yields excellent gain stability over temperature while requiring a minimal number of external bias components.
Applications
Cellular, 3G, LTE, WiMAX, and 4G
LO driver applications
Microwave radio
Test and measurement equipment
Ultra wideband (UWB) communications
### Features and Benefits
Gain: 14 dB typical
Operational frequency range: 0.01 GHz to 10 GHz
Input/output internally matched to 50 Ω
High input linearity
1 dB compression (P1dB): 20 dBm typical
Output third-order intercept (IP3): 33 dBm typical
Supply voltage: 5 V typical
2 mm × 2 mm, 6-lead lead frame chip scale package
**HMC788A-EP supports defense and aerospace applications (AQEC standard)**
Download the HMC788A-EP data sheet (pdf)
Extended industrial temperature range: −55°C to +105°C
Controlled manufacturing baseline
One assembly/test site
One fabrication site
Enhanced product change notification
Qualification data available on request

HMC788ALP2E Datenblatt >
