Name: HMC554ALC3B
Brand: ADI
SKU: CM3310145
Price: 35.98 USD
Availability: InStock

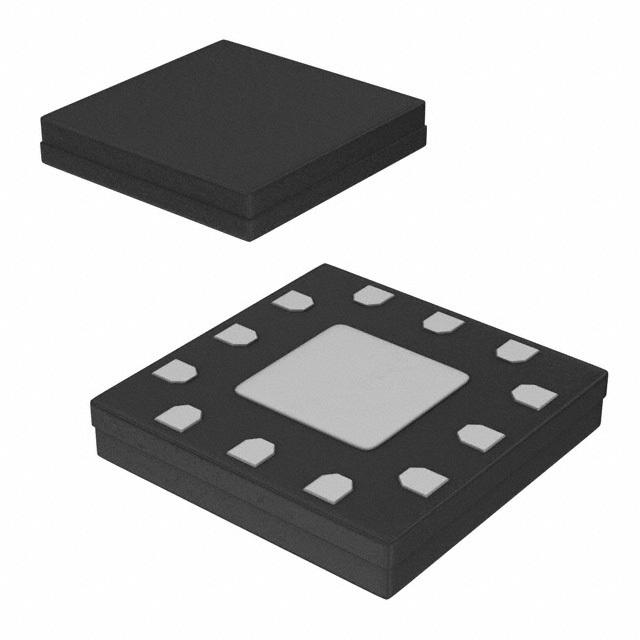

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

HMC554ALC3B ADI

Hersteller:
ADI
Hersteller-Nr:
HMC554ALC3B
AiPCBA-Teilenummer:
CM3310145
Preis (EUR):
€

35.98
AiPCBA-Lager:
266 Stk
Versendet von:
Verfügbarkeit:
209 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktbeschreibung:
GaAs MMIC FUNDAMENTAL MIXER, 11 - 20GHz
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

HMC554ALC3B Kaufen HMC554ALC3B Bestand & Preis aktualisiert um 2024-07-04 03:50:22

Aktualisieren

Teilenummer: HMC554ALC3B

AiPCBA P/N: CM3310145

Hersteller: ADI

Preis
€

35.98

Gesamt: 475 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

HMC554ALC3B Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Montagesmethoden

Surface Mount

3D-Modell

Anzahl von Pins

12 Pin

Verpackung

CLCC-12

Frequenz

11GHz ~ 20GHz

Verlustleistung

150 mW

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

150 mW

Ähnliche Produkte anzeigen

HMC554ALC3B Datenblatt-PDF

HMC554ALC3B Datenblatt PDF

2 Pages, 555 KB

2016/12/23

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Produktlebenszyklus

Pre-Release

Verpackungsmethoden

Tape & Reel (TR)

HMC554ALC3B Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Contains Lead

HMC554ALC3B Datenblatt >

Funktionsübersicht

Product Details
The HMC554ALC3B is a general purpose double balanced mixer in a leadless RoHS compliant SMT package that can be used as an upconverter or downconverter between 11 and 20 GHz. This mixer is fabricated in a GaAs MESFET process, and requires no external components or matching circuitry. The HMC554ALC3B provides excellent LO to RF and LO to IF isolation due to optimized balun structures. The RoHS compliant HMC554ALC3B eliminates the need for wire bonding, and is compatible with high volume surface mount manufacturing techniques.
**Applications**
Point-to-Point Radios
Point-to-Multi-Point Radios & VSAT
Test Equipment & Sensors
Military End-Use
### Features and Benefits
High LO/RF Isolation: 46 dB
Passive Double Balanced Topology
Low Conversion Loss: 7 dB
Wide IF Bandwidth: DC - 6 GHz
Robust 1,000V ESD, Class 1C
12 Lead Ceramic 3x3mm SMT Package: 9mm2

HMC554ALC3B Datenblatt >
