Name: HMC1030LP5E
Brand: ADI
SKU: CM1559269
Price: 51.83 USD
Availability: InStock

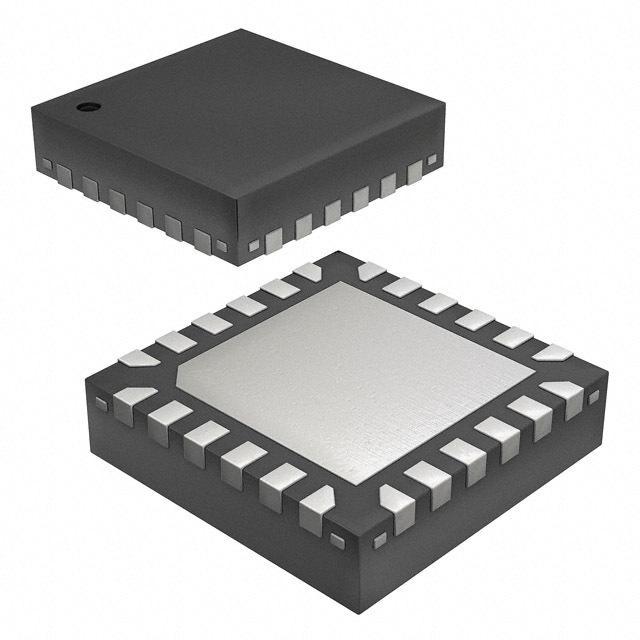

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

HMC1030LP5E ADI

Hersteller:
ADI
Hersteller-Nr:
HMC1030LP5E
AiPCBA-Teilenummer:
CM1559269
Preis (EUR):
€

51.83
AiPCBA-Lager:
244 Stk
Versendet von:
Verfügbarkeit:
179 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
HF-Detektor
Produktbeschreibung:
RMS Power Detector 32Pin QFN EP T/R
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

HMC1030LP5E Kaufen HMC1030LP5E Bestand & Preis aktualisiert um 2024-07-11 03:50:22

Aktualisieren

Teilenummer: HMC1030LP5E

AiPCBA P/N: CM1559269

Hersteller: ADI

Preis
€

51.83

Gesamt: 423 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/16 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

HMC1030LP5E Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

HF-Detektor

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

32 Pin

Verpackung

QFN-24

Frequenz

0Hz ~ 3.9GHz

Versorgungsstrom

143 mA

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Richtigkeit

±1 dB

Versorgungsspannung

4.5V ~ 5.5V

Ähnliche Produkte anzeigen

HMC1030LP5E Datenblatt-PDF

HMC1030LP5E Datenblatt PDF

28 Pages, 1735 KB

2011/08/11

Ansicht

HMC1030LP5E Anderes Datenblatt

41 Pages, 4636 KB

2013/11/27

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

HMC1030LP5E Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Contains Lead

HMC1030LP5E Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

HMC1030LP5E Datenblatt >

Funktionsübersicht

Product Details
The HMC1030LP5E is a dual-channel RMS power detector designed for high accuracy RF power signal measurement and control applications over the 0.1 to 3.9 GHz frequency range. The device can be used with input signals having RMS values from -60 dBm to +10 dBm referenced to 50 Ohm and large crest factors with no accuracy degradation.
Each RMS detection channel is fully specified for operation up to 3.9 GHz, over a wide dynamic range of 70 dB. The HMC1030LP5E operates from a single +5V supply and provides two linear-in-dB detection outputs at the RMSA and RMSB pins with scaled slopes of 37 mV/dB. The RMSA and RMSB channel outputs provide RMS detection performance in terms of dynamic range, logarithmic linearity and temperature stability similar to Hittite’s HMC1021LP4E RMS Detector. The RMSA and RMSB outputs provide a read of average input signal power, or true-RMS power. Frequency detection up to 3.9 GHz is possible, with excellent channel matching of less than 1 dB, over a wide range of input frequencies and with low temperature drift.
Applications
Log –> Root-Mean-Square
(RMS) Conversion
Tx/Rx Signal Strength
Indication (TSSI / RSSI)
Antenna VSWR Monitor
Receiver Automatic Gain Control
Transmitter Power Control
### Features and Benefits
Crest Factor (Peak-to-Average Power Ratio) Measurement
±1 dB Detection Accuracy to 3.9 GHz
Input Dynamic Range: -55 dBm to +15 dBm
RF Signal Wave Shape & Crest Factor Independent
+5V Operation from -40° C to +85° C
Excellent Temperature Stability
Power-Down Mode
32 Lead 5 x 5 mm SMT Package: 25 mm²

HMC1030LP5E Datenblatt >
