Name: FSQ0365RN
Brand: ON Semiconductor
SKU: CM24596984
Price: 2.98 USD
Availability: InStock

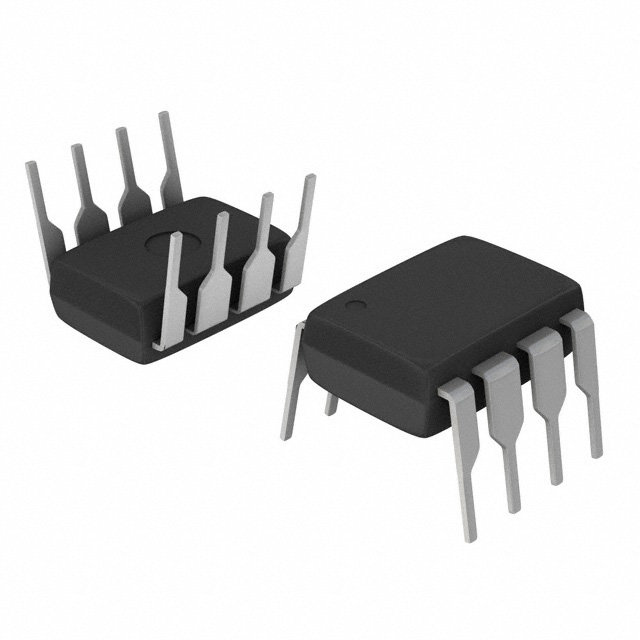

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

FSQ0365RN ON Semiconductor

Hersteller:
ON Semiconductor
Hersteller-Nr:
FSQ0365RN
AiPCBA-Teilenummer:
CM24596984
Preis (EUR):
€

2.98
AiPCBA-Lager:
205 Stk
Versendet von:
Verfügbarkeit:
168 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
AC-DC-Wandler
Produktbeschreibung:
Power Switch 1Out 1.32A 3.5Ω 8Pin PDIP Tube
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

FSQ0365RN Kaufen FSQ0365RN Bestand & Preis aktualisiert um 2024-07-04 03:50:22

Aktualisieren

Teilenummer: FSQ0365RN

AiPCBA P/N: CM24596984

Hersteller: ON Semiconductor

Preis
€

2.98

Gesamt: 373 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

FSQ0365RN Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ON Semiconductor

Kategorie

AC-DC-Wandler

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

8 Pin

Verpackung

DIP-8

Frequenz

55.6 kHz

Nennleistung

25 W

Ausgang-Schnittstellen

1 Output

Ausgangsspannung

700 V

Durchschlagspannung

650 V

Versorgungsstrom

3 mA

Pinzahl

8 Position

Schaltfrequenz

55kHz ~ 67kHz

Wärmewiderstand

80 ℃/W

Ausgangsstrom (Min)

1.32 A

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

1500 mW

Versorgungsspannung

20 V

Versorgungsspannung (max.)

15 V

Versorgungsspannung (Min)

0 V

Eingangsspannung

8V ~ 20V

Ähnliche Produkte anzeigen

FSQ0365RN Datenblatt-PDF

FSQ0365RN Datenblatt PDF

24 Pages, 1563 KB

2006/10/17

Ansicht

FSQ0365RN Benutzerreferenzhandbuch

26 Pages, 468 KB

2017/10/28

Ansicht

FSQ0365RN Anderes Datenblatt

22 Pages, 697 KB

Ansicht

FSQ0365RN Diagramme zeichnen

2 Pages, 35 KB

2015/04/22

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

9.83 mm

Breite

6.67 mm

Höhe

3.68 mm

Betriebstemperatur

-40℃ ~ 85℃ (TA)

Produktlebenszyklus

Active

Verpackungsmethoden

Each

FSQ0365RN Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC Compliance Edition

2017/07/07

FSQ0365RN Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

FSQ0365RN Datenblatt >

Funktionsübersicht

A Valley Switching Converter generally shows lower EMI and higher power conversion efficiency than a conventional hard-switched converter with a fixed switching frequency. The FSQ-series is an integrated Pulse-Width Modulation (PWM) controller and SenseFET specifically designed for valley switching operation with minimal external components. The PWM controller includes an integrated fixed-frequency oscillator, Under-Voltage Lockout, Leading Edge Blanking (LEB), optimized gate driver, internal soft-start, temperature-compensated precise current sources for loop compensation, and self-protection circuitry. Compared with discrete MOSFET and PWM controller solutions, the FSQ-series reduces total cost, component count, size and weight; while simultaneously increasing efficiency, productivity, and system reliability. This device provides a basic platform that is well suited for cost-effective designs of valley switching fly-back converters.
Features
---
|
Optimized for Valley Switching (VSC)
Low EMI through Variable Frequency Control andInherent Frequency Modulation
High Efficiency through Minimum Voltage Switching
Narrow frequency Variation Range over Wide Load andInput Voltage Variation
Advanced Burst-Mode Operation for Low StandbyPower Consumption
Pulse-by-Pulse Current Limit
Various Protection functions: Over Load Protection(OLP), Over Voltage Protection (OVP), AbnormalOver Current Protection (AOCP), Internal ThermalShutdown (TSD)
Under Voltage Lock Out (UVLO) with Hysteresis
Internal Start-up Circuit
Internal High-Voltage Sense FET (650V)
Built-in Soft-Start (15ms)

FSQ0365RN Datenblatt >
