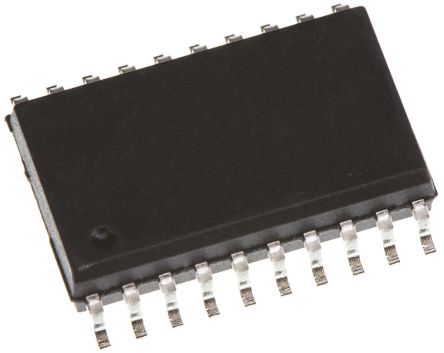

Name: FAN7888MX
Brand: Fairchild
SKU: CM11595138
Price: 1.25 USD
Availability: InStock

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

FAN7888MX Fairchild

Hersteller:
Fairchild
Hersteller-Nr:
FAN7888MX
AiPCBA-Teilenummer:
CM11595138
Preis (EUR):
€

1.25
AiPCBA-Lager:
2,250 Stk
Versendet von:
Verfügbarkeit:
1,437 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
FET-Treiber
Produktbeschreibung:
MOSFET DRVR 200V 0.65A 6Out Hi/Lo Side Half Brdg Non-Inv 20Pin SOIC W T/R
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

FAN7888MX Kaufen FAN7888MX Bestand & Preis aktualisiert um 2024-07-04 03:50:22

Aktualisieren

Teilenummer: FAN7888MX

AiPCBA P/N: CM11595138

Hersteller: Fairchild

Preis
€

1.25

Gesamt: 3,687 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

FAN7888MX Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Fairchild

Kategorie

FET-Treiber

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

20 Pin

Verpackung

SOIC-20

Netzspannung

10.0V (min)

Anstieg- und Abfallzeit

50ns, 30ns

Ausgang-Schnittstellen

6 Output

Ausgangsstrom

650 mA

Verlustleistung

1.47 W

Anstiegszeit

50 ns

Ausgangsstrom (max)

0.65 A

Abfallzeit

30 ns

Abfallzeit (max.)

80 ns

Abfallzeit (max.)

120 ns

Betriebstemperatur (max.)

125 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

1470 mW

Versorgungsspannung

10V ~ 20V

Versorgungsspannung (max.)

20 V

Versorgungsspannung (Min)

10 V

Ähnliche Produkte anzeigen

FAN7888MX Datenblatt-PDF

FAN7888MX Datenblatt PDF

14 Pages, 539 KB

Ansicht

FAN7888MX Anderes Datenblatt

15 Pages, 440 KB

Ansicht

FAN7888MX Diagramme zeichnen

1 Pages, 68 KB

Ansicht

FAN7888MX Notizdatei

3 Pages, 474 KB

2016/03/11

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

12.8 mm

Breite

7.5 mm

Höhe

2.45 mm

Betriebstemperatur

-40℃ ~ 125℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

FAN7888MX Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/06/15

FAN7888MX Datenblatt >

Funktionsübersicht

Description
The FAN7888 is a monolithic three half-bridge gate-drive IC designed for high-voltage, high-speed driving MOSFETs and IGBTs operating up to +200V.
Features
Floating Channel for Bootstrap Operation to +200V
Typically 350mA/650mA Sourcing/Sinking Current Driving Capability for All Channels
3 Half-Bridge Gate Driver
Extended Allowable Negative VSSwing to -9.8V for Signal Propagation at VBS=15V
Matched Propagation Delay Time Maximum 50ns
3.3V and 5V Input Logic Compatible
Built-in Shoot-Through Prevention Circuit for All Channels with Typically 270ns Dead Time
Built-in Common Mode dv/dt Noise Canceling Circuit
Built-in UVLO Functions for All Channels
Applications
3-Phase Motor Inverter Driver

FAN7888MX Datenblatt >
