Name: DAC5688IRGCT
Brand: TI
SKU: CM36029600
Price: 49.66 USD
Availability: InStock

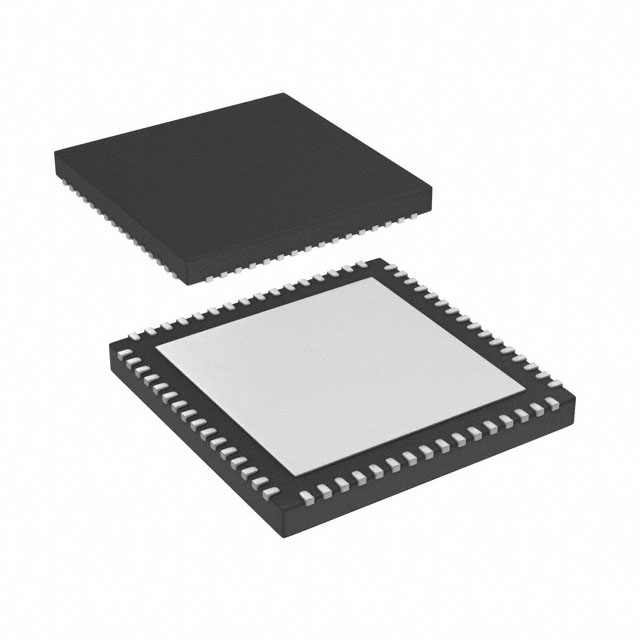

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

DAC5688IRGCT TI

Hersteller:
TI
Hersteller-Nr:
DAC5688IRGCT
AiPCBA-Teilenummer:
CM36029600
Preis (EUR):
€

49.66
AiPCBA-Lager:
233 Stk
Versendet von:
Verfügbarkeit:
169 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
DA-Konverter
Produktbeschreibung:
Dual-Channel, 16Bit, 800MSPS, 1x-8x Interpolating Digital-to-Analog Converter (DAC) 64-VQFN -40℃ to 85℃
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

DAC5688IRGCT Kaufen DAC5688IRGCT Bestand & Preis aktualisiert um 2024-07-11 03:50:22

Aktualisieren

Teilenummer: DAC5688IRGCT

AiPCBA P/N: CM36029600

Hersteller: TI

Preis
€

49.66

Gesamt: 402 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/16 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

DAC5688IRGCT Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

DA-Konverter

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

64 Pin

Verpackung

VQFN-64

Ausgang-Schnittstellen

2 Output

Versorgungsstrom

700 mA

Anzahl der Kanäle

2 Channel

Die Anzahl der Bits

16 Bit

Verlustleistung

1.95 W

Samplerate

800 Msps

Verlustleistung

1.75 W

Übertemperaturschutz

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

1.95 W

Anzahl der DACs

2 DAC

Versorgungsspannung (max.)

3.6 V

Versorgungsspannung (Min)

3 V

Ähnliche Produkte anzeigen

DAC5688IRGCT Datenblatt-PDF

DAC5688IRGCT Datenblatt PDF

56 Pages, 1416 KB

2014/06/11

Ansicht

DAC5688IRGCT Anderes Datenblatt

56 Pages, 1629 KB

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Höhe

0.95 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

DAC5688IRGCT Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/06/15

DAC5688IRGCT Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

DAC5688IRGCT Datenblatt >

Funktionsübersicht

The DAC5688 is a dual-channel 16-bit 800 MSPS digital-to-analog converter (DAC) with dual CMOS digital data bus, integrated 2x-8x interpolation filters, a fine frequency mixer with 32-bit complex numerically controlled oscillator (NCO), on-board clock multiplier, IQ compensation, and internal voltage reference. Different modes of operation enable or bypass various signal processing blocks. The DAC5688 offers superior linearity, noise, crosstalk and PLL phase noise performance.
The DAC5688 dual CMOS data bus provides 250 MSPS input data transfer per DAC channel. Several input data options are available: dual-bus data, single-bus interleaved data, even and odd multiplexing at half-rate, and an input FIFO with either external or internal clock to ease interface timing. Input data can interpolated 2x, 4x or 8x by on-board digital interpolating FIR filters with over 80 dB of stop-band attenuation.
The DAC5688 allows both complex or real output. An optional 32-bit NCO/mixer in complex mode provides frequency upconversion and the dual DAC output produces a complex Hilbert Transform pair. A digital Inverse SINC filter compensates for natural DAC sin(x)/x frequency roll-off. The digital Quadrature Modulator Correction (QMC) feature allows IQ compensation of phase, gain and offset to maximize sideband rejection and minimize LO feed-through of an external quadrature modulator performing the final single sideband RF up-conversion.
The DAC5688 is pin compatible with the DAC5689 which does not include a clock-multiplying PLL. The DAC5688 is characterized for operation over the industrial temperature range of –40°C to 85°C and is available in a 64-pin 9x9mm QFN package.

DAC5688IRGCT Datenblatt >
