Name: BTN8982TA
Brand: Infineon
SKU: CM848245
Price: 2.62 USD
Availability: InStock

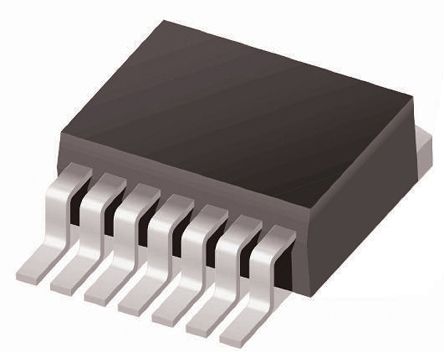

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

BTN8982TA Infineon

Hersteller:
Infineon
Hersteller-Nr:
BTN8982TA
AiPCBA-Teilenummer:
CM848245
Preis (EUR):
€

2.62
AiPCBA-Lager:
798 Stk
Versendet von:
Verfügbarkeit:
402 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Motortreiber
Produktbeschreibung:
**HaBr 55A 40V TO263-7-1 SMD **
Dokumentation:
Datenblatt
3D-Modell

BTN8982TA Kaufen BTN8982TA Bestand & Preis aktualisiert um 2024-07-04 03:50:22

Aktualisieren

Teilenummer: BTN8982TA

AiPCBA P/N: CM848245

Hersteller: Infineon

Preis
€

2.62

Gesamt: 1,200 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

BTN8982TA Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Infineon

Kategorie

Motortreiber

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

7 Pin

Verpackung

TO-263-7

Netzspannung

8.00V (min)

Ausgang-Schnittstellen

1 Output

Anzahl der Kanäle

1 Channel

Pinzahl

7 Position

Betriebstemperatur (max.)

150 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

0.40 VDC

Versorgungsspannung (max.)

18 V

Versorgungsspannung (Min)

8 V

Eingangsspannung

18 V

Ähnliche Produkte anzeigen

BTN8982TA Datenblatt-PDF

BTN8982TA Datenblatt PDF

42 Pages, 6181 KB

2012/02/16

Ansicht

BTN8982TA Benutzerreferenzhandbuch

138 Pages, 12344 KB

2017/09/28

Ansicht

BTN8982TA Anderes Datenblatt

8 Pages, 1427 KB

Ansicht

BTN8982TA Anwendungshinweis

35 Pages, 2097 KB

2017/04/06

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

10 mm

Breite

10.3 mm

Höhe

4.4 mm

Betriebstemperatur

-40℃ ~ 150℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

BTN8982TA Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

Compliant with Exemption

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/12/17

BTN8982TA Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

BTN8982TA Datenblatt >

Funktionsübersicht

Description:
The BTN8982TA is an integrated high current half bridge for motor drive applications. It is part of the NovalithIC™ family containing one p-channel highside MOSFET and one n-channel lowside MOSFET with an integrated driver IC in one package. Due to the p-channel highside switch the need for a charge pump is eliminated thus minimizing EMI. Interfacing to a microcontroller is made easy by the integrated driver IC which features logic level inputs, diagnosis with current sense, slew rate adjustment, dead time generation and protection against overtemperature, undervoltage, overcurrent and short circuit.
The BTN8982TA provides a cost optimized solution for protected high current PWM motor drives with very low board space consumption.
Summary of Features:
•Path resistance of max. 20.4 mΩ @ 150 °C (typ. 10.0 mΩ @ 25 °C)
◦High Side: max. 10.5 mΩ @ 150 °C (typ. 5.3 mΩ @ 25 °C)
◦Low Side: max. 9.9 mΩ @ 150 °C (typ. 4.7 mΩ @ 25 °C)
•Enhanced switching speed for reduced switching losses
•Capable for high PWM frequency combined with active freewheeling
•Low quiescent current of typ. 7 μA @ 25 °C
•Switched mode current limitation for reduced power dissipation in overcurrent
•Current limitation level of 55 A min.
•Status flag diagnosis with current sense capability
•Overtemperature shut down with latch behaviour
•Undervoltage shut down
•Driver circuit with logic level inputs
•Adjustable slew rates for optimized EMI
•Operation up to 40V
•Green Product (RoHS compliant)
•AEC Qualified

BTN8982TA Datenblatt >
