Name: BAT42
Brand: ST Microelectronics
SKU: CM1894645
Price: 0.07 USD
Availability: InStock

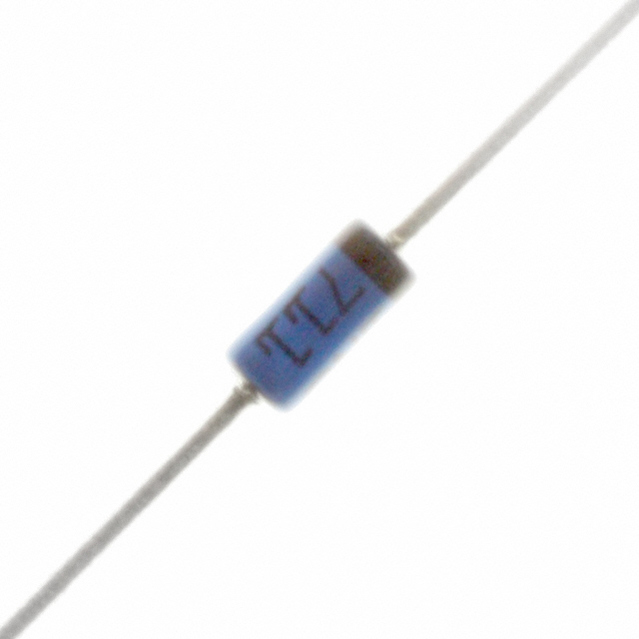

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

BAT42 ST Microelectronics

Hersteller:
ST Microelectronics
Hersteller-Nr:
BAT42
AiPCBA-Teilenummer:
CM1894645
Preis (EUR):
€

0.07
AiPCBA-Lager:
775 Stk
Versendet von:
Verfügbarkeit:
369 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Schottky-Dioden
Produktbeschreibung:
BAT42 Series 30V 200mA Small Signal Schottky Diode Through Hole - DO-35
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

BAT42 Kaufen BAT42 Bestand & Preis aktualisiert um 2024-07-04 03:50:22

Aktualisieren

Teilenummer: BAT42

AiPCBA P/N: CM1894645

Hersteller: ST Microelectronics

Preis
€

0.07

Gesamt: 1,144 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

BAT42 Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ST Microelectronics

Kategorie

Schottky-Dioden

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

2 Pin

Verpackung

DO-35

Nennspannung (DC)

30.0 V

Nennstrom

200 mA

Kondensatoren

7.00 pF

Ausgangsstrom

≤200 mA

Laststrom

0.2 A

Pinzahl

2 Position

Vorwärts-Spannung

1V @200mA

Polarität

Standard

Verlustleistung

200 mW

Wärmewiderstand

300℃/W (RθJA)

Rücklaufzeit

5 ns

Vorwärtsstrom

200 mA

Max. Vorwärts-Überspannungsstrom (Ifsm)

4 A

Maximale Durchlassspannung (max.)

400 mV

Durchlassstrom (max.)

200 mA

Betriebstemperatur (max.)

125 ℃

Betriebstemperatur (Min)

-65 ℃

Junction-Temperatur (max.)

125 ℃

Verlustleistung (max)

200 mW

Ähnliche Produkte anzeigen

BAT42 Datenblatt-PDF

BAT42 Datenblatt PDF

4 Pages, 505 KB

2001/10/12

Ansicht

BAT42 Anderes Datenblatt

6 Pages, 201 KB

Ansicht

BAT42 Notizdatei

3 Pages, 40 KB

2017/02/03

Ansicht

BAT42 Andere Referenzen

1 Pages, 147 KB

2011/06/15

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

4.5 mm

Breite

2 mm

Höhe

2 mm

Betriebstemperatur

-65℃ ~ 125℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

BAT42 Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/12/17

BAT42 Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

BAT42 Datenblatt >

Funktionsübersicht

The BAT42 is a metal to silicon small signal Schottky Diode feature very low turn-on voltage fast switching. This device have integrated protection against excessive voltage such as electrostatic discharge. Suitable for general purpose.
200mW Power dissipation
300°C/W Junction-to-ambient typical thermal resistance
7pF Typical junction capacitance

BAT42 Datenblatt >
