Name: ADUM5401WCRWZ
Brand: ADI
SKU: CM108466564
Price: 12.18 USD
Availability: InStock

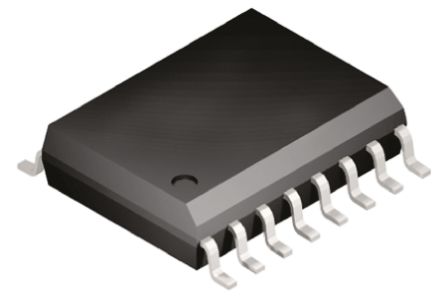

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

ADUM5401WCRWZ ADI

Hersteller:
ADI
Hersteller-Nr:
ADUM5401WCRWZ
AiPCBA-Teilenummer:
CM108466564
Preis (EUR):
€

12.18
AiPCBA-Lager:
231 Stk
Versendet von:
Verfügbarkeit:
191 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Schnittstellenisolatoren
Produktbeschreibung:
Digital Isolator Logic 4CH 25Mbps Automotive 16Pin SOIC W Tube
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

ADUM5401WCRWZ Kaufen ADUM5401WCRWZ Bestand & Preis aktualisiert um 2024-07-04 03:50:22

Aktualisieren

Teilenummer: ADUM5401WCRWZ

AiPCBA P/N: CM108466564

Hersteller: ADI

Preis
€

12.18

Gesamt: 422 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

ADUM5401WCRWZ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

Schnittstellenisolatoren

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

16 Pin

Verpackung

SOIC-16

Anzahl der Kanäle

4 Channel

Pinzahl

16 Position

Verlustleistung

500 mW

Anstiegszeit

2.5 ns

Isolationsspannung

2.5 kVrms

Eingangsstrom (Min)

68 mA

Maximale Durchlassspannung (max.)

5 V

Abfallzeit (max.)

2.5 ns

Abfallzeit (max.)

2.5 ns

Betriebstemperatur (max.)

105 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

500 mW

Versorgungsspannung

3.3V, 5V

Ähnliche Produkte anzeigen

ADUM5401WCRWZ Datenblatt-PDF

ADUM5401WCRWZ Datenblatt PDF

28 Pages, 533 KB

2012/05/30

Ansicht

ADUM5401WCRWZ Benutzerreferenzhandbuch

24 Pages, 1628 KB

Ansicht

ADUM5401WCRWZ Anderes Datenblatt

28 Pages, 482 KB

2011/09/01

Ansicht

ADUM5401WCRWZ Anwendungshinweis

8 Pages, 281 KB

2007/06/19

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

10.5 mm

Breite

7.6 mm

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

ADUM5401WCRWZ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

ADUM5401WCRWZ Datenblatt >

Funktionsübersicht

GENERAL DESCRIPTION
The ADuM5401W/ADuM5402W/ADuM5403W devices are quad-channel digital isolators with isoPower®, an integrated, isolated dc-to-dc converter. Based on the Analog Devices, Inc., iCoupler® technology, the dc-to-dc converter provides up to 500 mW of regulated, isolated power at 5.0 V These devices eliminate the need for a separate, isolated dc-to-dc converter in low power, isolated designs. The iCoupler chipscale transformer technology is used to isolate the logic signals and for the magnetic components of the dc-to-dc converter. The result is a small form factor, total isolation solution.
FEATURES
isoPower integrated, isolated dc-to-dc converter
Qualified for automotive applications
Regulated 5 V or 3.3 V output
Up to 500 mW output power
Quad dc-to-25 Mbps (NRZ) signal isolation channels
16-lead SOIC package with 7.6 mm creepage
High temperature operation: 105°C
High common-mode transient immunity: >25 kV/µs
Safety and regulatory approvals
UL recognition: 2500 V rms for 1 minute per UL 1577
CSA Component Acceptance Notice #5A
VDE certificate of conformity
DIN EN 69747-5-2 (VDE 0884 Teil 2):2003-1
VIORM = 565 V peak

ADUM5401WCRWZ Datenblatt >
