Name: ADG5419BRMZ
Brand: ADI
SKU: CM635704
Price: 10.62 USD
Availability: InStock

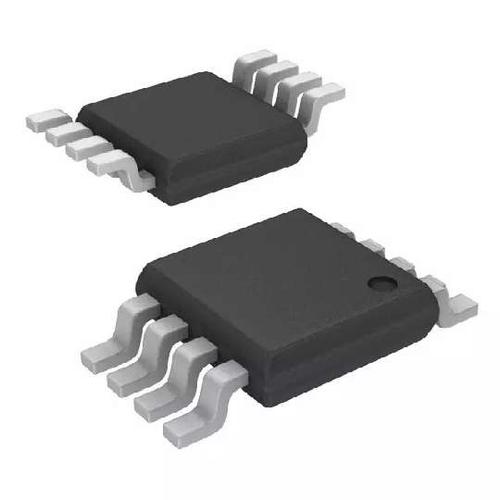

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

ADG5419BRMZ ADI

Hersteller:
ADI
Hersteller-Nr:
ADG5419BRMZ
AiPCBA-Teilenummer:
CM635704
Preis (EUR):
€

10.62
AiPCBA-Lager:
239 Stk
Versendet von:
Verfügbarkeit:
175 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Analog-Schalter-Chips
Produktbeschreibung:
Analog Switch Single SPDT 8Pin MSOP Tube
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

ADG5419BRMZ Kaufen ADG5419BRMZ Bestand & Preis aktualisiert um 2024-07-11 03:50:22

Aktualisieren

Teilenummer: ADG5419BRMZ

AiPCBA P/N: CM635704

Hersteller: ADI

Preis
€

10.62

Gesamt: 414 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/16 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

ADG5419BRMZ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

Analog-Schalter-Chips

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

8 Pin

Verpackung

MSOP-8

Ausgang-Schnittstellen

2 Output

Versorgungsstrom

80 μA

Anzahl der Stromkreise

1 Circuit

Anzahl der Kanäle

1 Channel

Anzahl der Eingänge

1 Input

Betriebstemperatur (max.)

125 ℃

Betriebstemperatur (Min)

-40 ℃

3dB Bandbreite

190 MHz

Ähnliche Produkte anzeigen

ADG5419BRMZ Datenblatt-PDF

ADG5419BRMZ Datenblatt PDF

19 Pages, 303 KB

2015/02/26

Ansicht

ADG5419BRMZ Anderes Datenblatt

20 Pages, 451 KB

2014/02/11

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

3.2 mm

Breite

3.2 mm

Höhe

0.95 mm

Betriebstemperatur

-40℃ ~ 125℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

ADG5419BRMZ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Contains Lead

ADG5419BRMZ Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

ADG5419BRMZ Datenblatt >

Funktionsübersicht

Product Details
The ADG5419 is a monolithic industrial CMOS analog switch containing a latch-up immune single-pole/double-throw (SPDT) switch. An EN input on the LFCSP package is used to enable or disable the device. When disabled, all channels are switched off.
Each switch conducts equally well in both directions when on, and each switch has an input signal range that extends to the power supplies. In the off condition, signal levels up to the supplies are blocked. The ADG5419 exhibits break-before-make switching action for use in multiplexer applications.
The ultralow on resistance and on-resistance flatness of these switches make them ideal solutions for data acquisition and gain switching applications, where low distortion is critical. The latch-up immune construction, and high ESD rating, makes these switches more robust in harsh environments.
**PRODUCT HIGHLIGHTS**
1. Trench isolation guards against latch-up. A dielectric trench
separates the P and N channel transistors thereby preventing
latch-up even under severe overvoltage conditions.
2. Low RON.
3. Dual-supply operation. For applications where the analog
signal is bipolar, the ADG5419 can be operated from dual
supplies up to ±22 V.
4. Single-supply operation. For applications where the analog
signal is unipolar, the ADG5419 can be operated from a
single-rail power supply up to 40 V.
5. 3 V logic compatible digital inputs: VINH = 2.0 V, VINL = 0.8 V.
6. No VL logic power supply required.
**APPLICATIONS**
High voltage signal routing
Automatic test equipment
Analog front-end circuits
Precision data acquisition
Industrial Instrumentation
Amplifier gain select
Relay replacement
### Features and Benefits
Latch-up immune
Human body model (HBM) ESD rating: 8 kV
Low on resistance (13.5 Ω)
±9 V to ±22 V dual-supply operation
9 V to 40 V single-supply operation
48 V supply maximum ratings
Fully specified at ±15 V, ±20 V, +12 V, and +36 V
VSS to VDD analog signal range

ADG5419BRMZ Datenblatt >
