Name: ADG5208FBRUZ
Brand: ADI
SKU: CM1067865
Price: 6.28 USD
Availability: InStock

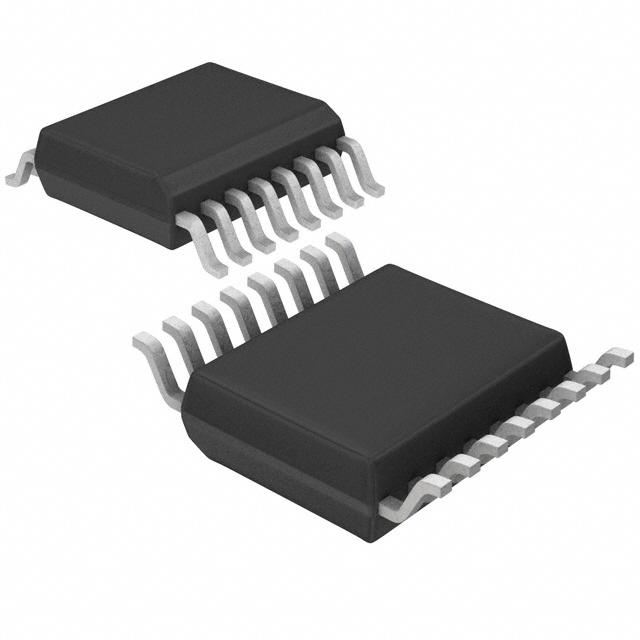

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

ADG5208FBRUZ ADI

Hersteller:
ADI
Hersteller-Nr:
ADG5208FBRUZ
AiPCBA-Teilenummer:
CM1067865
Preis (EUR):
€

6.28
AiPCBA-Lager:
251 Stk
Versendet von:
Verfügbarkeit:
189 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Multiplexer
Produktbeschreibung:
ANALOG DEVICES ADG5208FBRUZ 8:1 Analog Multiplexer IC, Single, 480Ω, ± 5V to ± 22V, TSSOP-16
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

ADG5208FBRUZ Kaufen ADG5208FBRUZ Bestand & Preis aktualisiert um 2024-07-04 03:50:22

Aktualisieren

Teilenummer: ADG5208FBRUZ

AiPCBA P/N: CM1067865

Hersteller: ADI

Preis
€

6.28

Gesamt: 440 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

ADG5208FBRUZ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

Multiplexer

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

16 Pin

Verpackung(SI)

SOP

Verpackung

TSSOP-16

Ausgang-Schnittstellen

1 Output

Versorgungsstrom

1.3 mA

Anzahl der Stromkreise

1 Circuit

Anzahl der Kanäle

1 Channel

Pinzahl

16 Position

Bandbreite

200 MHz

Anzahl der Eingänge

8 Input

Betriebstemperatur (max.)

125 ℃

Betriebstemperatur (Min)

-40 ℃

3dB Bandbreite

60 MHz

Ähnliche Produkte anzeigen

ADG5208FBRUZ Datenblatt-PDF

ADG5208FBRUZ Datenblatt PDF

27 Pages, 633 KB

2015/04/30

Ansicht

ADG5208FBRUZ Programmierhandbuch

6 Pages, 338 KB

2015/12/15

Ansicht

ADG5208FBRUZ Anderes Datenblatt

27 Pages, 549 KB

2016/03/14

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

5.1 mm

Breite

4.5 mm

Höhe

1.05 mm

Betriebstemperatur

-40℃ ~ 125℃

Produktlebenszyklus

Active

Verpackungsmethoden

Each

ADG5208FBRUZ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Contains Lead

REACH SVHC Compliance Edition

2015/12/17

ADG5208FBRUZ Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

ADG5208FBRUZ Datenblatt >

Funktionsübersicht

Product Details
The ADG5208F and ADG5209F are 8:1 and dual 4:1 analog multiplexers. The ADG5208F switches one of eight inputs to a common output, and the ADG5209F switches one of four differential inputs to a common differential output. An EN input on both devices enables or disables the device. Each channel conducts equally well in both directions when on, and each channel has an input signal range that extends to the supplies. The digital inputs are compatible with 3 V logic inputs over the full operating supply range.
When no power supplies are present, the channelremains in the off condition, and the switch inputs are high impedance. Under normal operating conditions, if the analog input signal levels on any Sx pin exceed positive fault voltage (VDD) or negative fault voltage (VSS) by a threshold voltage (VT), the channel turns off and that Sx pin becomes high impedance. If the fault channel is selected, the drain pin is pulled to the secondary supply voltage that was exceeded.
Input signal levels of up to −55 V or +55 V relative to ground are blocked, in both the powered and unpowered conditions.
The low capacitance and charge injection of these switches make them ideal solutions for data acquisition and sample-and-hold applications, where low glitch switching and fast settling times are required.
Product Highlights
1. The source pins are protected against voltages greater than the supply rails, up to −55 V and +55 V.
2. The source pins are protected against voltages between −55 V and +55 V in an unpowered state.
3. Trench isolation guards against latch-up.
4. Optimized for low charge injection and on capacitance.
5. The ADG5208F/ADG5209F can be operated from a dual supply of ±5 V up to ±22 V or a single power supply of 8 V up to 44 V.
Applications
Analog input/output modules
Process control/distributed control systems
Data acquisition
Instrumentation
Avionics
Automatic test equipment
Communication systems
Relay replacement
### Features and Benefits
Overvoltage protection up to −55 V and +55 V
Power-off protection up to −55 V and +55 V
Overvoltage detection on source pins
Low charge injection (QINJ): −0.4 pC
Low on capacitance: 20 pF
Latch-up immune under any circumstance
Known state without digital inputs present
VSS to VDD analog signal range
±5 V to ±22 V dual-supply operation
8 V to 44 V single-supply operation
Fully specified at ±15 V, ±20 V, +12 V, and +36 V

ADG5208FBRUZ Datenblatt >
