Name: ADG1636BRUZ
Brand: ADI
SKU: CM810230
Price: 5.13 USD
Availability: InStock

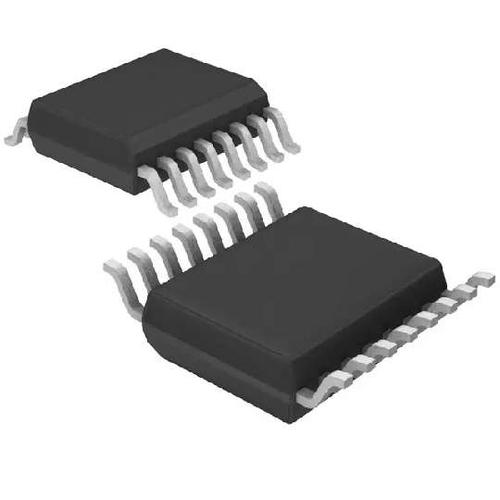

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

ADG1636BRUZ ADI

Hersteller:
ADI
Hersteller-Nr:
ADG1636BRUZ
AiPCBA-Teilenummer:
CM810230
Preis (EUR):
€

5.13
AiPCBA-Lager:
1,564 Stk
Versendet von:
Verfügbarkeit:
896 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Analog-Schalter-Chips
Produktbeschreibung:
ANALOG DEVICES ADG1636BRUZ Analog Switch, Dual Channel, SPDT, 2Channels, 1Ω, 3.3V to 16V, TSSOP, 16Pins
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

ADG1636BRUZ Kaufen ADG1636BRUZ Bestand & Preis aktualisiert um 2024-07-04 03:50:22

Aktualisieren

Teilenummer: ADG1636BRUZ

AiPCBA P/N: CM810230

Hersteller: ADI

Preis
€

5.13

Gesamt: 2,460 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

ADG1636BRUZ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

Analog-Schalter-Chips

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

16 Pin

Verpackung

TSSOP-16

Ausgang-Schnittstellen

4 Output

Versorgungsstrom

230 µA

Anzahl der Kanäle

2 Channel

Pinzahl

16 Position

Verlustleistung

4.5 mW

Bandbreite

27 MHz

Anzahl der Eingänge

2 Input

Betriebstemperatur (max.)

125 ℃

Betriebstemperatur (Min)

-40 ℃

3dB Bandbreite

27 MHz

Versorgungsspannung

3.3V ~ 16V

Versorgungsspannung (max.)

16 V

Versorgungsspannung (Min)

3.3 V

Ähnliche Produkte anzeigen

ADG1636BRUZ Datenblatt-PDF

ADG1636BRUZ Datenblatt PDF

17 Pages, 464 KB

2016/03/07

Ansicht

ADG1636BRUZ Benutzerreferenzhandbuch

4 Pages, 141 KB

2009/10/26

Ansicht

ADG1636BRUZ Anderes Datenblatt

24 Pages, 510 KB

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

5.1 mm

Breite

4.5 mm

Höhe

1.2 mm

Betriebstemperatur

-40℃ ~ 125℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

ADG1636BRUZ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/12/17

ADG1636BRUZ Datenblatt >

Funktionsübersicht

The ADG1636BRUZ is a Monolithic CMOS Dual SPDT Switch with 1R typical on-resistance. An EN input is used to enable or disable the device. When disabled, all channels are switched off. Each switch conducts equally well in both directions when on and has an input signal range that extends to the supplies. In the off condition, signal levels up to the supplies are blocked. Both switches exhibit break-before-make switching action for use in multiplexer applications. The ultralow on resistance of the switch make it ideal solution for data acquisition and gain switching applications where low on resistance and distortion is critical. The on resistance profile is very flat over the full analogue input range, ensuring excellent linearity and low distortion when switching audio signals. The CMOS construction ensures ultralow power dissipation, making them ideally suited for portable and battery-powered instruments.
0.2R On-resistance flatness
±3.3 to ±8V Dual-supply operation
3.3 to 16V Single-supply operation
No VL supply required
3V Logic compatible inputs
Rail-to-rail operation
Continuous current per channel
ESD sensitive device, take proper precaution while handling the device.

ADG1636BRUZ Datenblatt >
