Name: AD9203ARU
Brand: ADI
SKU: CM12426433
Price: 5.63 USD
Availability: InStock

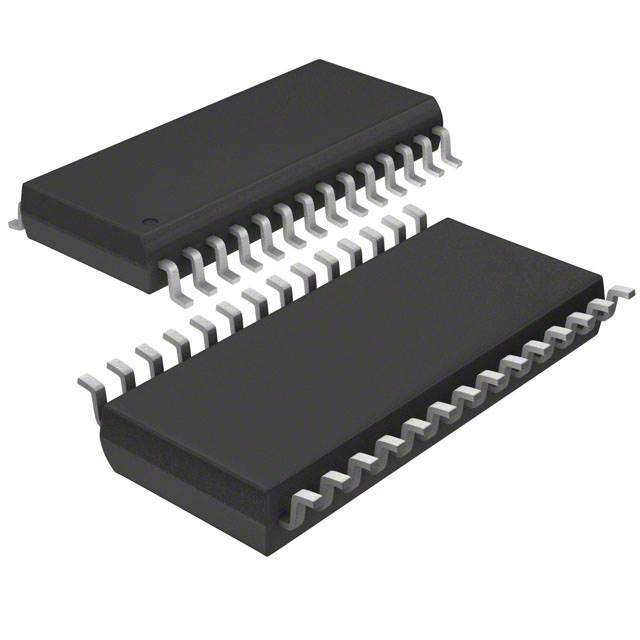

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

AD9203ARU ADI

Hersteller:
ADI
Hersteller-Nr:
AD9203ARU
AiPCBA-Teilenummer:
CM12426433
Preis (EUR):
€

5.63
AiPCBA-Lager:
277 Stk
Versendet von:
Verfügbarkeit:
196 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
AD-Konverter
Produktbeschreibung:
IC ADC 10Bit 40MSPS 3V 28-TSSOP
Dokumentation:
Datenblatt
3D-Modell

AD9203ARU Kaufen AD9203ARU Bestand & Preis aktualisiert um 2024-07-04 03:50:22

Aktualisieren

Teilenummer: AD9203ARU

AiPCBA P/N: CM12426433

Hersteller: ADI

Preis
€

5.63

Gesamt: 473 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

AD9203ARU Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

AD-Konverter

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

28 Pin

Verpackung

TSSOP-28

Anzahl der Stromkreise

1 Circuit

Die Anzahl der Bits

10 Bit

Verlustleistung

108 W

Samplerate

40 Msps

Auflösung(Bits)

10.0 Bit

Input-Kapazität

1.40 pF

Anzahl der ADC

1 ADC

Anzahl der Eingänge

1 Input

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

108 mW

Anzahl der Eingangskanäle

1 Channel

Ähnliche Produkte anzeigen

AD9203ARU Datenblatt-PDF

AD9203ARU Datenblatt PDF

28 Pages, 1207 KB

2004/08/09

Ansicht

AD9203ARU Benutzerreferenzhandbuch

40 Pages, 2125 KB

2007/04/11

Ansicht

AD9203ARU Anderes Datenblatt

28 Pages, 1424 KB

2015/03/19

Ansicht

AD9203ARU Anwendungshinweis

21 Pages, 2132 KB

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

End of Life

Verpackungsmethoden

Tube

AD9203ARU Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

Non-Compliant

Bleifreier Status

Contains Lead

militärische Standardanforderungen

AD9203ARU Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

AD9203ARU Datenblatt >

Funktionsübersicht

Product Details
The AD9203 is a monolithic low power, single supply, 10-bit, 40 MSPS analog-to-digital converter with an on-chip voltage reference. It uses a multistage differential pipeline architecture at 40 MSPS data rate and guarantees no missing codes over the full operating temperature range. Its input range may be adjusted between 1 V and 2 V p-p.
The ADC has an on-board programmable reference. An external reference can also be chosen to suit the DC accuracy and temperature drift requirements of an application. An external resistor can be used to reduce power consumption when operating at lower sampling rates.
A single clock input is used to control all internal conversion cycles. The digital output data is presented in straight binary or two"s complement output format. An out-of-range signal (OTR) indicates an over-flow condition that can be used with the most significant bit to determine over-flow or under-flow. The AD9203 can operate with a supply range from 2.7 V to 3.6 V, attractive for low power operation in high-speed portable applications.
Fabricated on an advanced CMOS process, the AD9203 is available in a 28-pin thin shrink small outline package (28 TSSOP) specified over the industrial temperature range (-40°C to +85°C).
### Features and Benefits
Power Dissipation: 74 mW (3 V Supply, 40 MSPS)
ENOB: 9.5 at Fin = 20 MHz
Operation Between 2.7 V to 3.6 V Supply
Input Range: 1 to 2 V p-p differential or single-ended
Differential Linearity: ±0.25 LSB
Adjustable On-Chip Voltage Reference
Power-Down (Standby) Mode, 0.65 mW
Adjustable Power Consumption
IF Under-Sampling Beyond 130 MHz
Out of Range Indicator
Two"s Complement or Straight
Binary Output
Internal Clamp Circuit
Qualified for automotive applications
Download AD9203W Data Sheet

AD9203ARU Datenblatt >
