Name: AD811AN
Brand: ADI
SKU: CM116172938
Price: 5.15 USD
Availability: InStock

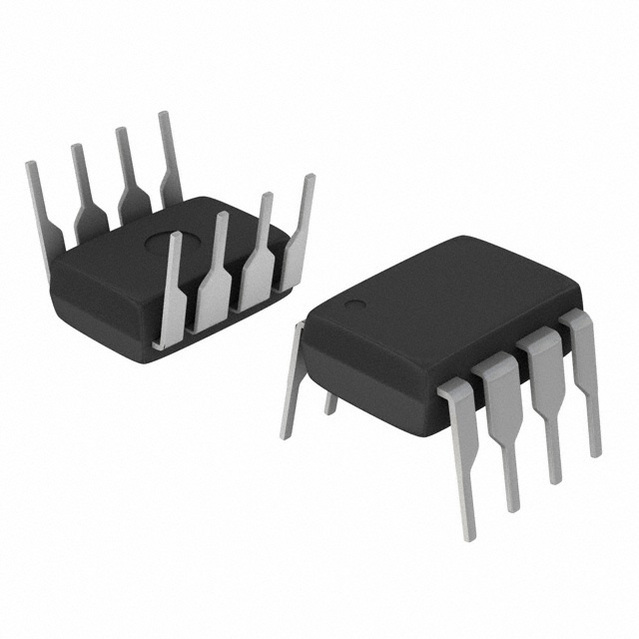

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

AD811AN ADI

Hersteller:
ADI
Hersteller-Nr:
AD811AN
AiPCBA-Teilenummer:
CM116172938
Preis (EUR):
€

5.15
AiPCBA-Lager:
212 Stk
Versendet von:
Verfügbarkeit:
167 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Video-Verstärker
Produktbeschreibung:
Video Amp Single ±18V 8Pin PDIP N Tube
Dokumentation:
Datenblatt
3D-Modell

AD811AN Kaufen AD811AN Bestand & Preis aktualisiert um 2024-07-04 03:50:22

Aktualisieren

Teilenummer: AD811AN

AiPCBA P/N: CM116172938

Hersteller: ADI

Preis
€

5.15

Gesamt: 379 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

AD811AN Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

Video-Verstärker

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

8 Pin

Verpackung

DIP-8

Ausgangsstrom

100 mA

Versorgungsstrom

16.5 mA

Anzahl der Stromkreise

1 Circuit

Anzahl der Kanäle

1 Channel

Gleichtaktunterdrückung

56 dB

Input-Kapazität

7.50 pF

Conversion-Rate

2.50 kV/μs

Eingangsimpedanz

1.50 MΩ

Eingangs-Bias-Strom

2.00 µA

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

40 ℃

3dB Bandbreite

140 MHz

Ähnliche Produkte anzeigen

AD811AN Datenblatt-PDF

AD811AN Datenblatt PDF

20 Pages, 553 KB

2004/07/21

Ansicht

AD811AN Anderes Datenblatt

20 Pages, 340 KB

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

9.27 mm

Breite

7.24 mm

Höhe

3.43 mm

Produktlebenszyklus

End of Life

Verpackungsmethoden

Tube

AD811AN Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

Non-Compliant

Bleifreier Status

Contains Lead

militärische Standardanforderungen

Yes

AD811AN Datenblatt >

Funktionsübersicht

GENERAL DESCRIPTION
A wideband current feedback operational amplifier, the AD811 is optimized for broadcast-quality video systems. The −3 dB bandwidth of 120 MHz at a gain of +2 and the differential gain and phase of 0.01% and 0.01° (RL = 150 Ω) make the AD811 an excellent choice for all video systems. The AD811 is designed to meet a stringent 0.1 dB gain flatness specification to a band width of 35 MHz (G = +2) in addition to low differential gain and phase errors. This performance is achieved whether driving one or two back-terminated 75 Ω cables, with a low power supply current of 16.5 mA. Furthermore, the AD811 is specified over a power supply range of ±4.5 V to ±18 V. (Continued on page 3)
FEATURES
High speed
140 MHz bandwidth (3 dB, G = +1)
120 MHz bandwidth (3 dB, G = +2)
35 MHz bandwidth (0.1 dB, G = +2)
2500 V/µs slew rate
25 ns settling time to 0.1% (for a 2 V step)
65 ns settling time to 0.01% (for a 10 V step)
Excellent video performance (RL =150 Ω)
0.01% differential gain, 0.01° differential phase
Voltage noise of 1.9 nV/√Hz
Low distortion: THD = −74 dB @ 10 MHz
Excellent dc precision: 3 mV max input offset voltage
Flexible operation
Specified for ±5 V and ±15 V operation
±2.3 V output swing into a 75 Ω load (VS = ±5 V)
APPLICATIONS
Video crosspoint switchers, multimedia broadcast systems
HDTV compatible systems
Video line drivers, distribution amplifiers
ADC/DAC buffers
DC restoration circuits
Medical
Ultrasound
PET
Gamma
Counter applications

AD811AN Datenblatt >
