Name: AD7305BR
Brand: ADI
SKU: CM34526530
Price: 7.11 USD
Availability: InStock

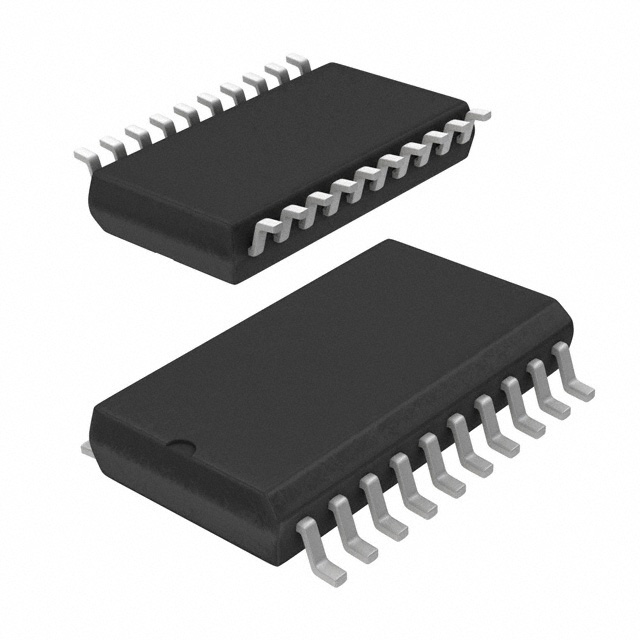

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

AD7305BR ADI

Hersteller:
ADI
Hersteller-Nr:
AD7305BR
AiPCBA-Teilenummer:
CM34526530
Preis (EUR):
€

7.11
AiPCBA-Lager:
1,193 Stk
Versendet von:
Verfügbarkeit:
591 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
DA-Konverter
Produktbeschreibung:
Converter; Digital to Analog; 8Bits; 20; SOIC; 4; 1/2.7V/uS; 2.7 to 5.5V
Dokumentation:
Datenblatt
3D-Modell

AD7305BR Kaufen AD7305BR Bestand & Preis aktualisiert um 2024-07-11 03:50:22

Aktualisieren

Teilenummer: AD7305BR

AiPCBA P/N: CM34526530

Hersteller: ADI

Preis
€

7.11

Gesamt: 1,784 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/16 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

AD7305BR Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

DA-Konverter

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

20 Pin

Verpackung

SOIC-20

Ausgang-Schnittstellen

4 Output

Anzahl der Kanäle

4 Channel

Die Anzahl der Bits

8 Bit

Verlustleistung

0.06 W

Auflösung(Bits)

8.0 Bit

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

60 mW

Anzahl der DACs

4 DAC

Versorgungsspannung (max.)

5.5 V

Versorgungsspannung (Min)

2.7 V

Ähnliche Produkte anzeigen

AD7305BR Datenblatt-PDF

AD7305BR Datenblatt PDF

20 Pages, 896 KB

2004/11/17

Ansicht

AD7305BR Anderes Datenblatt

28 Pages, 442 KB

2017/06/19

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Breite

7.6 mm

Höhe

2.35 mm

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

AD7305BR Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

Non-Compliant

Bleifreier Status

Contains Lead

militärische Standardanforderungen

AD7305BR Datenblatt >

Funktionsübersicht

Product Details
The AD7304/AD7305 are quad, 8-bit DACs that operate from a single +3 V to +5 V supply or ±5 V supplies. The AD7304 has a serial interface, while the AD7305 has a parallel interface. Internal precision buffers swing rail-to-rail. The reference input range includes both supply rails allowing for positive or negative full-scale output voltages. Operation is guaranteed over the supply voltage range of +2.7 V, +5.5 V to ±5 V consuming less than 9 mW from a +3 V supply. The full-scale voltage output is determined by the external reference input voltage applied. The rail-to-rail VREF input to DAC VOUT allows for a full-scale voltage set equal the positive supply VDD, the negative supply VSS or any value in between.
The AD7304"s doubled-buffered serial-data interface offers high-speed, three-wire, SPI and micro controller compatible inputs using data in (SDI), clock (CLK) and chip select (CS) pins.
The parallel input AD7305 uses a standard address decode along with the WR control line to load data into the input registers. The double buffered architecture allows all four input registers to be preloaded with new values followed by a LDAC control strobe which copies all the new data into the DAC registers thereby updating the analog output values. The AD7305 is pin-compatible with the popular industry standard AD7226 when operating from less than +5.5 V.
An internal power ON reset places both parts in the zero-scale state at turn ON. A 40 µA power shutdown (SHDN) feature is activated on both parts by tri-stating the SDI/SHDN pin on the AD7304, and tri-stating the A0/SHDN address pin on the AD7305. The AD7304/AD7305 are specified over the extended industrial (-40°C to +85°C), and the automotive (-40°C to +125°C) temperature ranges.
### Features and Benefits
Four 8-Bit DACs in One Package
+3 V, +5 V, and ±5 V Operation
Rail-to-Rail REF Input to Voltage Output Swing
Compact 1.1 mm Height TSSOP 16-/20-Lead Package
2.6 MHz Reference Multiplying Bandwidth
Internal Power-On Reset
SPI Serial Interface Compatible - AD7304
Fast Parallel Interface - AD7305
40 µA Power Shutdown

AD7305BR Datenblatt >
