Name: AD684JQ
Brand: ADI
SKU: CM1829329
Price: 156.46 USD
Availability: InStock

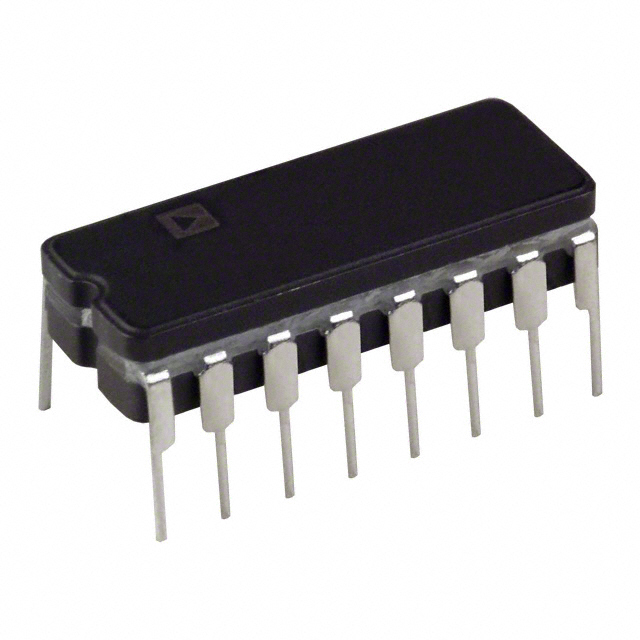

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

AD684JQ ADI

Hersteller:
ADI
Hersteller-Nr:
AD684JQ
AiPCBA-Teilenummer:
CM1829329
Preis (EUR):
€

156.46
AiPCBA-Lager:
298 Stk
Versendet von:
Verfügbarkeit:
205 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Pufferverstärker
Produktbeschreibung:
ANALOG DEVICES AD684JQ Sample and Hold Amplifier, 4 Amplifier, 1MHz, 750ns, 50mV, DIP, 16Pins
Dokumentation:
Datenblatt
3D-Modell

AD684JQ Kaufen AD684JQ Bestand & Preis aktualisiert um 2024-07-04 03:50:22

Aktualisieren

Teilenummer: AD684JQ

AiPCBA P/N: CM1829329

Hersteller: ADI

Preis
€

156.46

Gesamt: 503 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

AD684JQ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

Pufferverstärker

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

16 Pin

Verpackung

CDIP-16

Versorgungsstrom

18 mA

Anzahl der Stromkreise

4 Circuit

Anzahl der Kanäle

4 Channel

Bandbreite

4 MHz

Eingangs-Offsetspannung

50 mV

Eingangs-Bias-Strom

100 nA

Betriebstemperatur (max.)

70 ℃

Betriebstemperatur (Min)

0 ℃

3dB Bandbreite

4 MHz

Versorgungsspannung (max.)

13.2 V

Versorgungsspannung (Min)

10.8 V

Ähnliche Produkte anzeigen

AD684JQ Datenblatt-PDF

AD684JQ Datenblatt PDF

8 Pages, 287 KB

2012/03/29

Ansicht

AD684JQ Anderes Datenblatt

8 Pages, 309 KB

2010/12/13

Ansicht

AD684JQ Produktprobe

9 Pages, 355 KB

1995/10/31

Ansicht

AD684JQ Andere Referenzen

1 Pages, 133 KB

2011/06/15

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

21.34 mm

Breite

7.87 mm

Höhe

3.56 mm

Betriebstemperatur

0℃ ~ 70℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

AD684JQ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

Non-Compliant

Bleifreier Status

Contains Lead

REACH SVHC Compliance Edition

2015/12/17

AD684JQ Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

AD684JQ Datenblatt >

Funktionsübersicht

Product Details
The AD684 is a monolithic quad sample-and-hold amplifier (SHA). It features four complete sampling channels, each controlled by an independent hold command. Each SHA is complete with an internal hold capacitor. The high accuracy SHA channels are self-contained and require no external components or adjustments. The AD684 is manufactured on a BiMOS process which provides a merger of high performance bipolar circuitry and low power CMOS logic.
The AD684 is ideal for high performance, multichannel data acquisition systems. Each SHA channel can acquire a signal in less than 1 µs and retain the held value with a droop rate of less than 0.01 µV/µs. Excellent linearity and ac performance make the AD684 an ideal front end for high speed 12- and 14-bit ADCs.
The AD684 has a self-correcting architecture that minimizes hold mode errors and insures accuracy over temperature. Each channel of the AD684 is capable of sourcing 5 mA and incorporates output short circuit protection.
The AD684 is specified for three temperature ranges. The J grade device is specified for operation from 0 to +70°C, the A grade from -40°C to +85°C and the S grade from -55°C to +125°C.
### Features and Benefits
Four Matched Sample-and-Hold Amplifiers
Independent Inputs, Outputs and Control Pins
500 µs Hold Mode Settling
1 µs Maximum Acquisition Time to 0.01%
Low Droop Rate: 0.01 µV/µs
Internal Hold Capacitors
75 ps Maximum Aperture Jitter
Low Power Dissipation: 430 mW
0.3" Skinny DIP Package
MIL-STD-883 Compliant Versions Available

AD684JQ Datenblatt >
