Name: AD5686BRUZ
Brand: ADI
SKU: CM2800465
Price: 13.02 USD
Availability: InStock

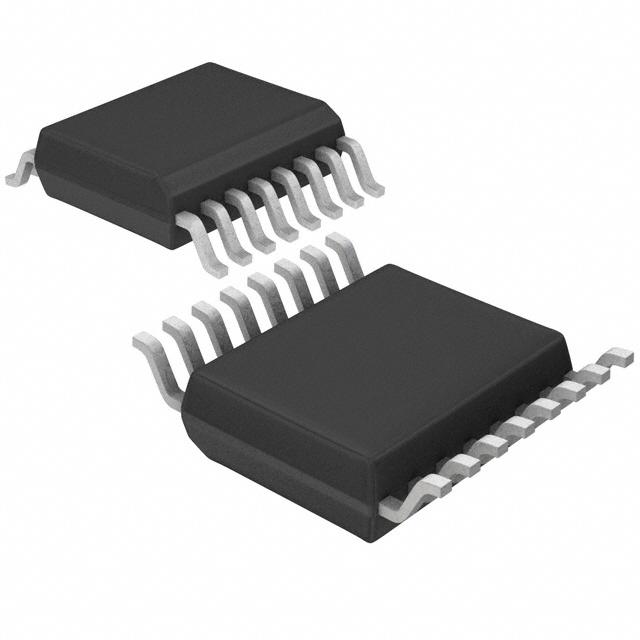

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

AD5686BRUZ ADI

Hersteller:
ADI
Hersteller-Nr:
AD5686BRUZ
AiPCBA-Teilenummer:
CM2800465
Preis (EUR):
€

13.02
AiPCBA-Lager:
231 Stk
Versendet von:
Verfügbarkeit:
171 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
DA-Konverter
Produktbeschreibung:
Digital to Analog Converter, Quad, 16Bit, Serial, 2.7V to 5.5V, TSSOP, 16Pins
Dokumentation:
Datenblatt
RoHS-konform 3D-Modell

AD5686BRUZ Kaufen AD5686BRUZ Bestand & Preis aktualisiert um 2024-07-04 03:50:22

Aktualisieren

Teilenummer: AD5686BRUZ

AiPCBA P/N: CM2800465

Hersteller: ADI

Preis
€

13.02

Gesamt: 402 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

AD5686BRUZ Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

DA-Konverter

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

16 Pin

Verpackung

TSSOP-16

Ausgang-Schnittstellen

4 Output

Anzahl der Kanäle

4 Channel

Pinzahl

16 Position

Die Anzahl der Bits

16 Bit

Betriebstemperatur (max.)

105 ℃

Betriebstemperatur (Min)

-40 ℃

Anzahl der DACs

4 DAC

Versorgungsspannung

2.7V ~ 5.5V

Versorgungsspannung (max.)

5.5 V

Versorgungsspannung (Min)

2.7 V

Ähnliche Produkte anzeigen

AD5686BRUZ Datenblatt-PDF

AD5686BRUZ Datenblatt PDF

3 Pages, 59 KB

2014/01/20

Ansicht

AD5686BRUZ Anderes Datenblatt

28 Pages, 634 KB

2012/07/20

Ansicht

AD5686BRUZ Verpackung

29 Pages, 848 KB

2016/02/05

Ansicht

AD5686BRUZ Notizdatei

3 Pages, 58 KB

2014/01/20

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

5.1 mm

Breite

4.5 mm

Höhe

1.05 mm

Betriebstemperatur

-40℃ ~ 105℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

AD5686BRUZ Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Contains Lead

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/12/17

AD5686BRUZ Datenblatt >

Funktionsübersicht

Product Details
The AD5686, a member of the _nano_DAC+™ family, is a low power, quad, 16-bit buffered voltage output DAC. The device includes a gain select pin giving a full-scale output of 2.5 V (gain = 1) or 5 V (gain = 2). The device operates from a single 2.7 V to 5.5 V supply, is guaranteed monotonic by design, and exhibits less than 0.1% FSR gain error and 1.5 mV offset error performance. The device is available in a 3 mm × 3 mm LFCSP and a TSSOP package.
The AD5686 also incorporates a power-on reset circuit and a RSTSEL pin that ensures that the DAC outputs power up to zero scale or midscale and remain at that level until a valid write takes place. Each part contains a per-channel power-down feature that reduces the current consumption of the device to 4 μA at 3 V while in power-down mode.
The AD5686 employs a versatile SPI interface that operates at clock rates up to 50 MHz, and all devices contain a VLOGIC pin intended for 1.8 V/3 V/5 V logic.
**Product Highlights**
1. High Relative Accuracy (INL): ±2 LSB maximum
2. Excellent DC Performance.
Total unadjusted error: ±0.1% of FSR maximum
Offset error: ±1.5 mV maximum
Gain error: ±0.1% of FSR maximum
3. Two Package Options: 3 mm × 3 mm, 16-lead LFCSP and 16-lead TSSOP
**Applications**
Digital gain and offset adjustment
Programmable attenuators
Process control (PLC I/O cards)
Industrial automation
Data acquisition systems
### Features and Benefits
High relative accuracy (INL): ±2 LSB maximum @ 16 bits
Tiny package: 3 mm × 3 mm, 16-lead LFCSP
Total unadjusted error (TUE): ±0.1% of FSR maximum
Offset error: ±1.5 mV maximum
Gain error: ±0.1% of FSR maximum
High drive capability: 20 mA, 0.5 V from supply rails
User selectable gain of 1 or 2 (GAIN pin)
Reset to zero scale or midscale (RSTSEL pin)
1.8 V logic compatibility
50 MHz SPI with readback or daisy chain
Low glitch: 0.5 nV-sec
Low power: 1.8 mW at 3 V
2.7 V to 5.5 V power supply
−40°C to +105°C temperature range

AD5686BRUZ Datenblatt >
