Name: AD558SD
Brand: ADI
SKU: CM852646
Price: 122.51 USD
Availability: InStock

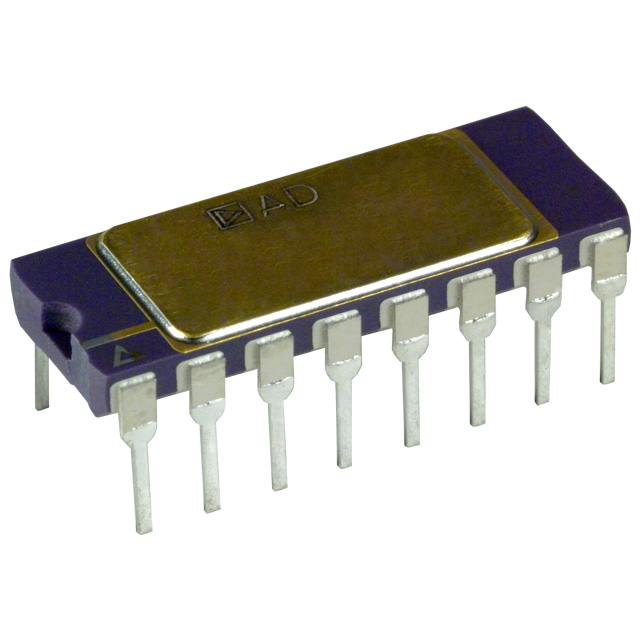

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

AD558SD ADI

Hersteller:
ADI
Hersteller-Nr:
AD558SD
AiPCBA-Teilenummer:
CM852646
Preis (EUR):
€

122.51
AiPCBA-Lager:
1,462 Stk
Versendet von:
Verfügbarkeit:
817 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
DA-Konverter
Produktbeschreibung:
Digital to Analog Converter 1Channel Rail to Rail 8Bit 16Pin SBCDIP
Dokumentation:
Datenblatt
3D-Modell

AD558SD Kaufen AD558SD Bestand & Preis aktualisiert um 2024-07-04 03:50:22

Aktualisieren

Teilenummer: AD558SD

AiPCBA P/N: CM852646

Hersteller: ADI

Preis
€

122.51

Gesamt: 2,279 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2024/07/09 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

AD558SD Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

ADI

Kategorie

DA-Konverter

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

16 Pin

Verpackung

CDIP-16

Ausgang-Schnittstellen

1 Output

Anzahl der Kanäle

1 Channel

Die Anzahl der Bits

8 Bit

Verlustleistung

375 mW

Auflösung(Bits)

8.0 Bit

Betriebstemperatur (max.)

125 ℃

Betriebstemperatur (Min)

-55 ℃

Verlustleistung (max)

375 mW

Anzahl der DACs

1 DAC

Versorgungsspannung (max.)

16.5 V

Versorgungsspannung (Min)

4.5 V

Ähnliche Produkte anzeigen

AD558SD Datenblatt-PDF

AD558SD Datenblatt PDF

8 Pages, 834 KB

1995/10/26

Ansicht

AD558SD Anderes Datenblatt

8 Pages, 335 KB

1995/10/26

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Höhe

2.41 mm

Betriebstemperatur

-55℃ ~ 125℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

AD558SD Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

Non-Compliant

Bleifreier Status

Contains Lead

militärische Standardanforderungen

Yes

AD558SD Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

3A001.a.2.c

AD558SD Datenblatt >

Funktionsübersicht

Product Details
The AD558 DACPORT® is a complete voltage-output 8-bit digital-to-analog converter, including output amplifier, full microprocessor interface and precision voltage reference on a single monolithic chip. No external components or trims are required to interface, with full accuracy, an 8-bit data bus to an analog system.
The performance and versatility of the DACPORT is a result of several recently-developed monolithic bipolar technologies. The complete microprocessor interface and control logic is implemented with integrated injection logic (I2 L), an extremely dense and low power logic structure that is process-compatible with linear bipolar fabrication. The internal precision voltage reference is the patented low voltage bandgap circuit which permits full-accuracy performance on a single +5 V to +15 V power supply. Thin-film silicon-chromium resistors provide the stability required for guaranteed monotonic operation over the entire operating temperature range (all grades), while recent advances in laser-wafer-trimming of these thin-film resistors permit absolute calibration at the factory to within ±1 LSB; thus no user-trims for gain or offset are required. A new circuit design provides voltage settling to ±1/2 LSB for a full-scale step in 800 ns.
The AD558 is available in four performance grades. The AD558J and K are specified for use over the 0°C to +70°C temperature range, while the AD558S and T grades are specified for -55°C to +125°C operation. The "J" and "K" grades are available either in 16-pin plastic (N) or hermetic ceramic (D) DIPS. They are also available in 20-pin JEDEC standard PLCC packages. The "S" and "T" grades are available in the 16-pin hermetic ceramic DIP package.
DACPORT is a registered trademark of Analog Devices, Inc.
### Features and Benefits
Complete 8-bit DAC
Voltage Output-2 Calibrated Ranges
Internal Precision Bandgap Reference
Single-Supply Operation: +5 V to +15 V
Full Microprocessor Interface
Fast: 1 µs Voltage settling to ±1/2 LSB
Low Power: 75 mW
No User Trims
Guaranteed Monotonic Over Temperature
All Errors Specified Tmin to Tmax
Small 16-Pin DIP and 20-PIN PLCC Packages
Single Laser-Wafer-Trimmed Chip for Hybrids

AD558SD Datenblatt >
